Сегодня производственно-инжиниринговая компания ООО «УрИЦ» готова выполнить модернизацию или оснащение новым технологическим оборудованием систем гидросбива окалины.
Компетенции
- Опыт выполненных работ по гидросбивам с 2002 года, выполнение жестких требований предприятий;
- Опыт внедрения инженерных решений в листопрокатном, сортопрокатном и трубопрокатном производствах с продлением ресурса быстроизнашиваемых комплектующих, в том числе по гидросбиву «липкой» окалины;
- Знание и опыт работы с расчетными программами ведущих производителей оборудования;
- Разработана проверенная на опыте методика расчета форсунок;
- Система гидросбива оптимально скомплектована отечественными и импортными комплектующими;
- В настоящее время есть решение по локализации производства систем гидросбива окалины в РФ.
Варианты работы с предприятиями:
- Разработка, изготовление, поставка, монтаж комплексной системы гидросбива окалины;
- Выполнение расчетов, инжиниринг;
- Поставка запорно-регулирующей и распределительной аппаратуры (в том числе аналогов INOXIHP, Dr. BREIT, Scoda, HydroSystem, Tiefenbach, Hauhinco, Oilgear, Schroedahl и других).

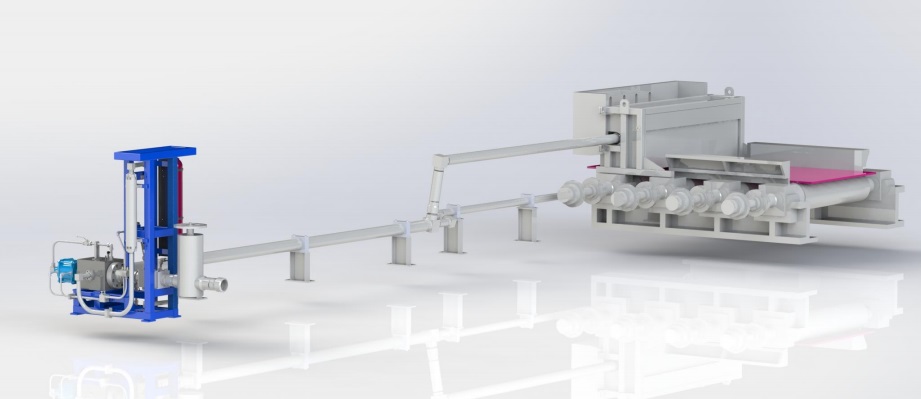

Состав поставляемых систем гидросбива:
- Насосная станция высокого давления;
- Аппаратура управления потоком воды;

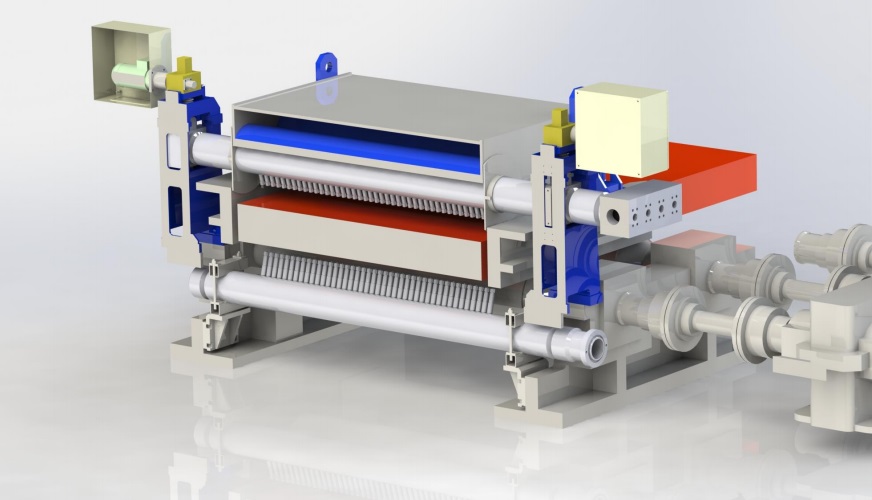

- Исполнительные коллекторы;
- АСУ и КИП;
- Электросиловое оборудование.
Насосные станции комплектуются многосекционными центробежными или плунжерными насосами. Также широко используется частотное регулирование оборотами приводных электродвигателей (исключение аккумуляторов высокого давления).
При выполнении работ ООО «УрИЦ» сотрудничает с основными производителями насосного оборудования, такими как Sigma (Чехия), Karcher/Woma (Германия), KSB (Германия), Ливгидромаш (Россия), Синергия (Россия). Поставщиками частотных преобразователей является Siemens (Германия), ЧЭАЗ (Россия), электродвигателей Siemens (Германия), Элсиб (Россия) и другие.
Насосные станции комплектуются вспомогательными системами: системой смазки, фильтрации и контуром разгрузки.
Аппаратура управления потоком воды предназначена для подключения коллекторов гидросбива к напорной магистрали. УрИЦ изготавливает клапаны и блоки гидросбива различного типа: золотниковые и седельные, с гидро- и пневмоприводом. На основные решения получены патенты.
Исполнительные коллекторы могут быть прямолинейными или кольцевыми. УрИЦ проектирует и изготавливает коллекторы с форсунками ведущих производителей, такими как Everloy (Япония), Lechler (Германия), Spraying Systems (США), Tetra (Россия).
АСУ и КИП выполняет задачи управления насосными станциями, контроля наличия заготовки, включения/отключения процесса гидросбива, регистрации и архивирования параметров системы гидросбива, визуализации процессов, диагностики оборудования, формирования аварийных и предупреждающих сигналов. Программирование осуществляется на базе контроллеров Siemens или других по желанию заказчика.
Пример выполненной работы

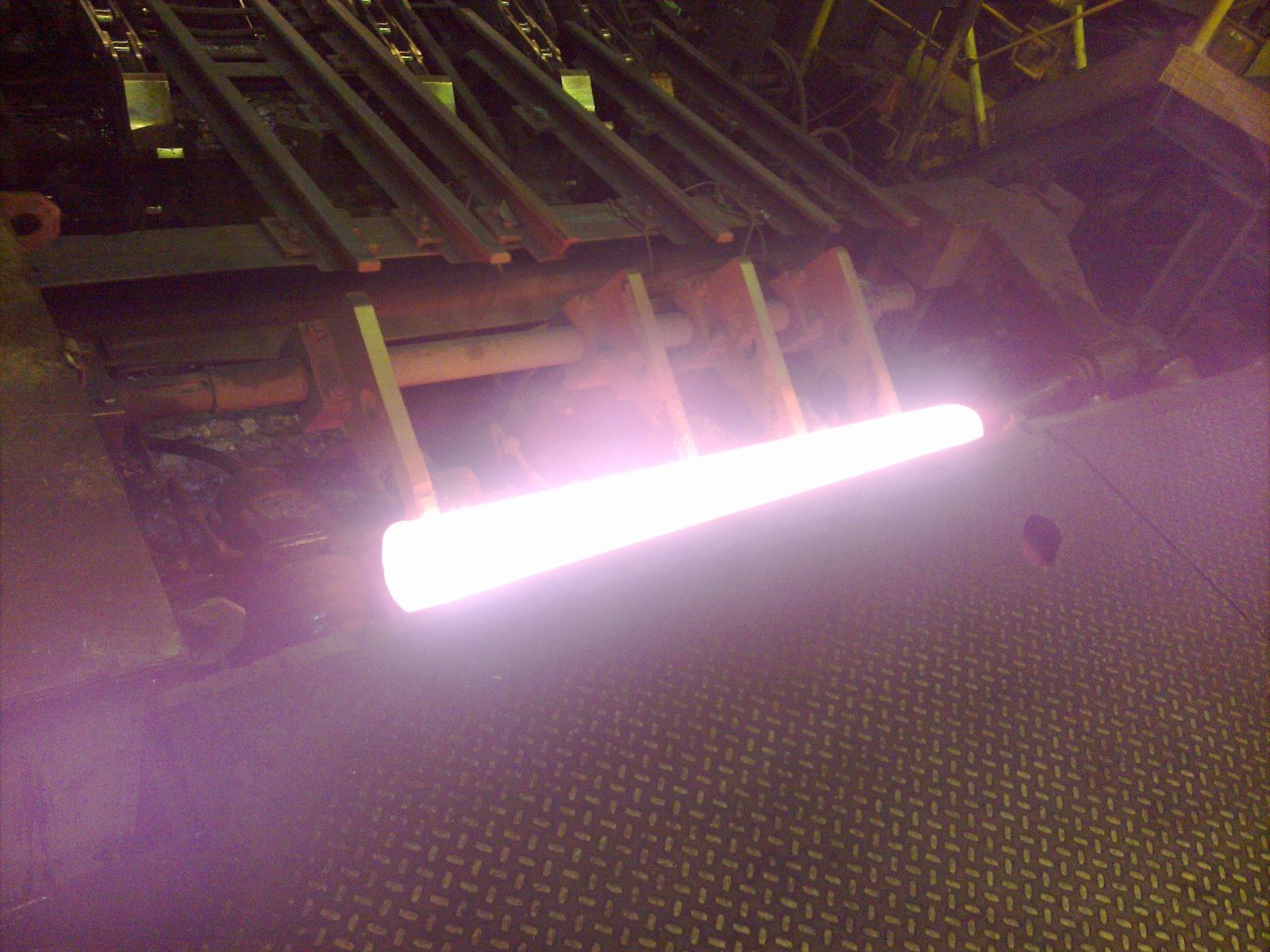

В 2014 году на Синарском трубном заводе (СинТЗ), входящем в состав Трубной Металлургической Компании (ТМК), в рамках реализации заводской инвестиционной программы технического перевооружения в трубопрокатном цехе №3 (Т-3) внедрена установка гидросбива окалины. Новое оборудование предназначено для удаления окалины с трубной заготовки, выходящей из печи с шагающим подом. Цель модернизации – повышение качества наружной поверхности выпускаемых труб, а также увеличение стойкости валков прошивного и обжимного станов трубопрокатного агрегата.
В комплекс оборудования установки гидросбива окалины цеха Т-3 входят гидравлическая и электрическая системы, пять насосных агрегатов высокого давления, два центробежных насоса, система фильтрации для очистки воды. Управление технологическим процессом гидросбива окалины полностью автоматизировано и производится с панели оператора.

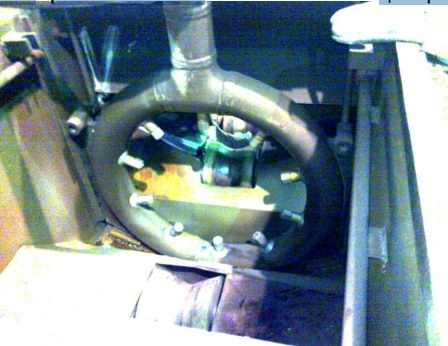

Для расчета и проектирования кольцевых коллекторов была разработана оригинальная методика выбора энергетических параметров форсунок, определения геометрии установки форсунок на коллекторе для моделирования пространственного поля струй с целью минимизации их взаимовлияния. Эта методика позволила спроектировать и изготовить эффективные кольцевые коллекторы поставленной УрИЦ системы гидросбива окалины трубопрокатного стана на «Синарский металлургический завод» (г. Каменск-Уральский).
«Новое оборудование установки гидросбива окалины введено на предприятии в соответствии с мировыми тенденциями развития методов очистки поверхности металла и отвечает принципам наибольшей эффективности как в производстве высококачественного продукта, так и для увеличения сроков службы прокатного инструмента», – отметил управляющий директор СинТЗ Вячеслав Попков.
Референции
ЕВРАЗ-НТМК. «НТМК» (г. Нижний Тагил)
- 2018 — Модернизация системы гидросбива КБЦ в части замены коллекторов гидросбива с использованием форсунок Эверлой и замены клапанов гидросбива на аппаратуру собственной конструкции с гидроуправлением.
Группа ПАО «ММК». «Магнитогорский металлургический комбинат»
- 2002 — Изготовление, ремонт, восстановление клапанов гидросбива окалины на стан 2000, ЛПЦ-10.
- 2007-2021 — Изготовление, ремонт, восстановление клапанов гидросбива окалины и плунжерных насосов гидросбива для сортовых станов 170, 370 и 450 фирмы Danieli.
- с 2008 — Модернизация клапанов гидросбива станов 4500 и 2000.
- 2013 — Проектирование, изготовление и поставка коллекторов гидросбива черновой группы клетей ЛПЦ-4, ЛПЦ-10, коллекторов печного гидросбива ЛПЦ-9.
- 2013-2021 — Модернизация и ремонт клапанов гидросбива стана 5000.
- 2018 — Поставка оборудования системы гидросбива стана 2000 ЛПЦ-10 совместно с SIGMA DIZ SPOL.S.R.O. (смазочное оборудование, клапаны (блоки) гидросбива, система разгрузки насосов, коллекторы гидросбива с форсунками Лехлер и Эверлой).
ТМК. «Синарский металлургический завод» (г. Каменск-Уральск)
- 2011-2013 — Комплексная гидросбива окалины стана линии горячей резки участка горячего проката труб цех Т-3 для трубной заготовки Ø120- Ø160 мм (насосная станция с плунжерными силовыми насосами, клапаны и коллекторы гидросбива, АСУ, электросиловое оборудование).
Мечел. «Челябинский металлургический комбинат» (г. Челябинск)
- 1997 — Изготовление и поставка клапанов гидросбива на стан 1700.
