В 2023 году перед компанией УрИЦ была поставлена задача: провести глубокую модернизацию клепальных автоматов производства США на казанском авиазаводе. В настоящее время на авиастроительных предприятиях России в сборочном производстве широко применяется технологическое оборудование производства Германии и США.
Клепальный автомат является 5-ти координатной системой с ЧПУ, состоящей из: основной С-образной рамы, узлов верхней и нижней клепальных головок, системы подачи заклёпок и рабочего позиционера и предназначен для автоматического выполнения заклепочных соединений в алюминиевых панелях летательных аппаратов и их оснований.

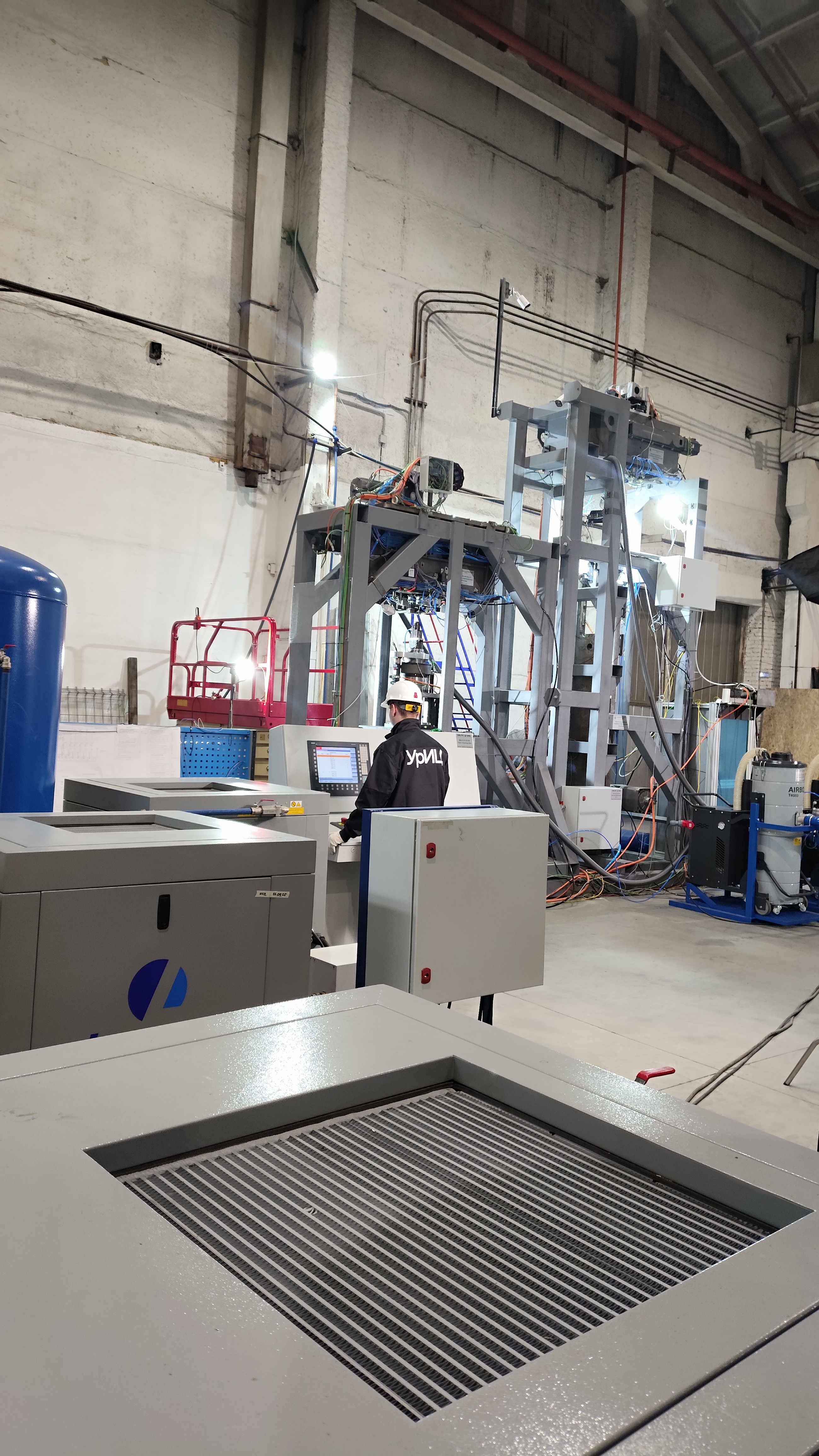

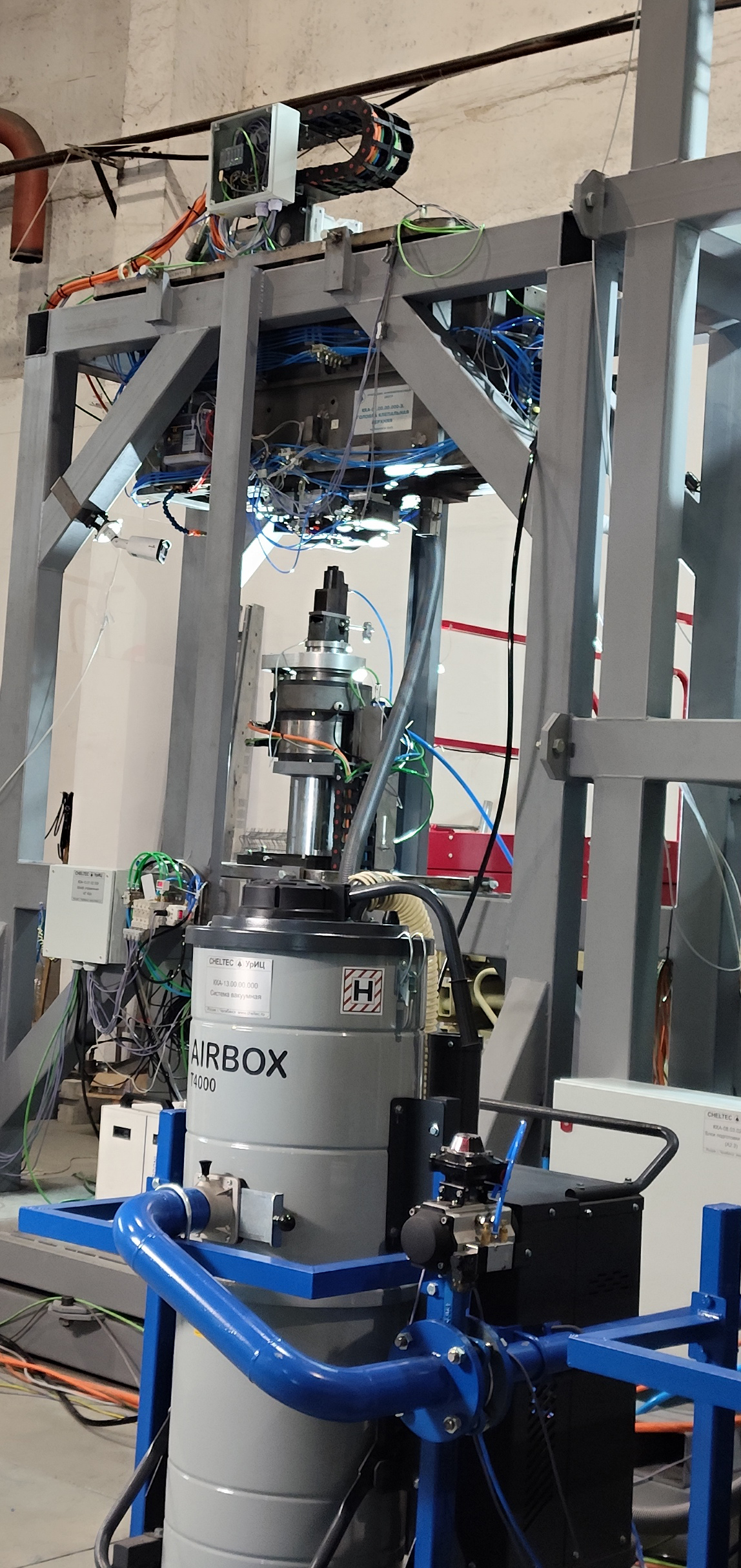

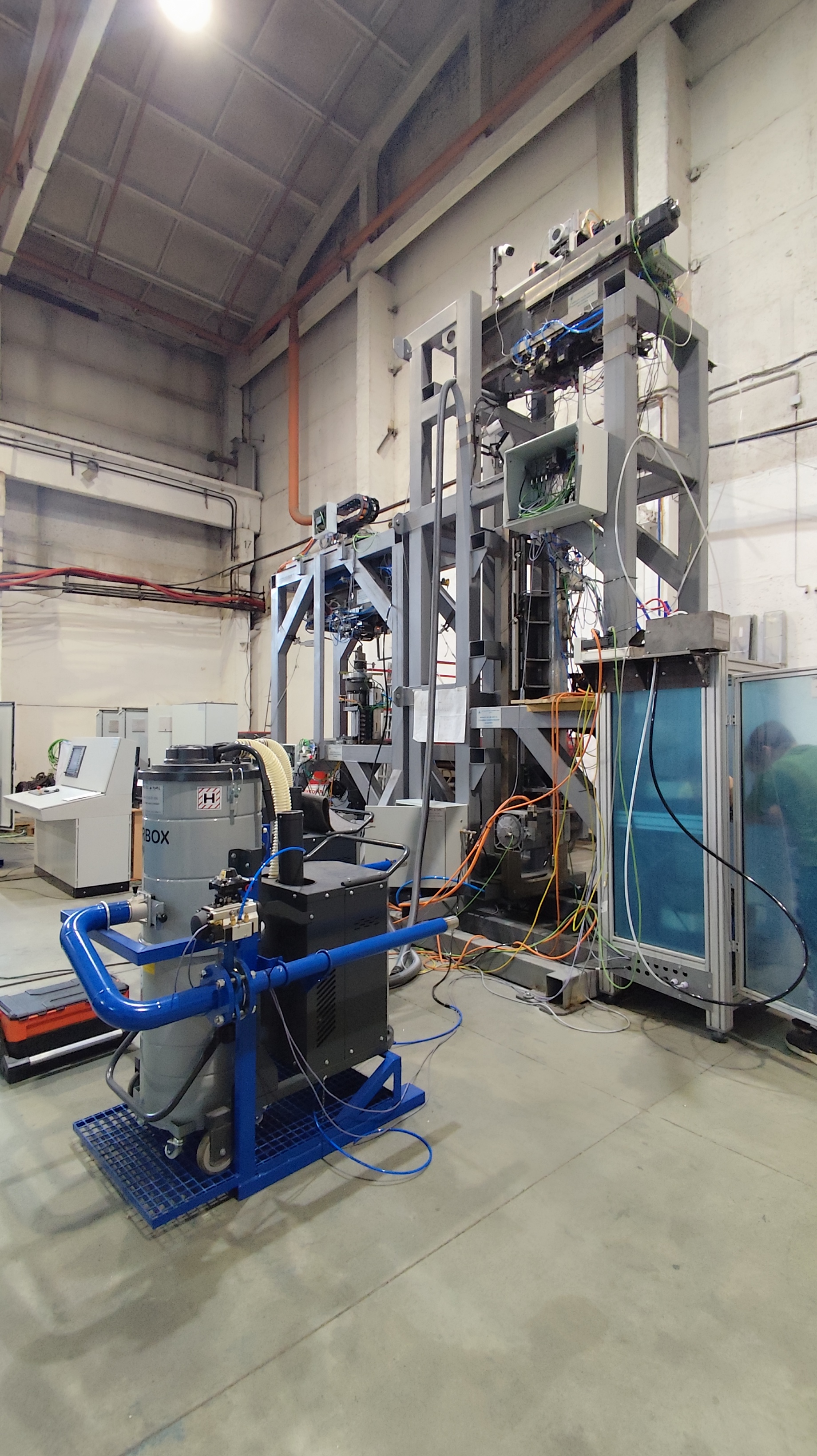

В ходе работ полностью разработана конструкторская документация, созданы полноразмерные модели верхней и нижней головок клепальных автоматов на испытательной раме. Разработано собственное программное обеспечение.
На клепальных автоматах выполняется весь комплекс операций: позиционирование инструмента относительно поверхности изделия (в любой точке по нормали к поверхности), сжатие соединяемых элементов в пакет, сверление и зенковка отверстий, подача заклёпки, ее осадка, перемещение инструмента на заданную координату. Управление механизмами — автоматическое, задаётся при помощи программных устройств. Производительность клепальных автоматов 180—250 заклёпок в час.

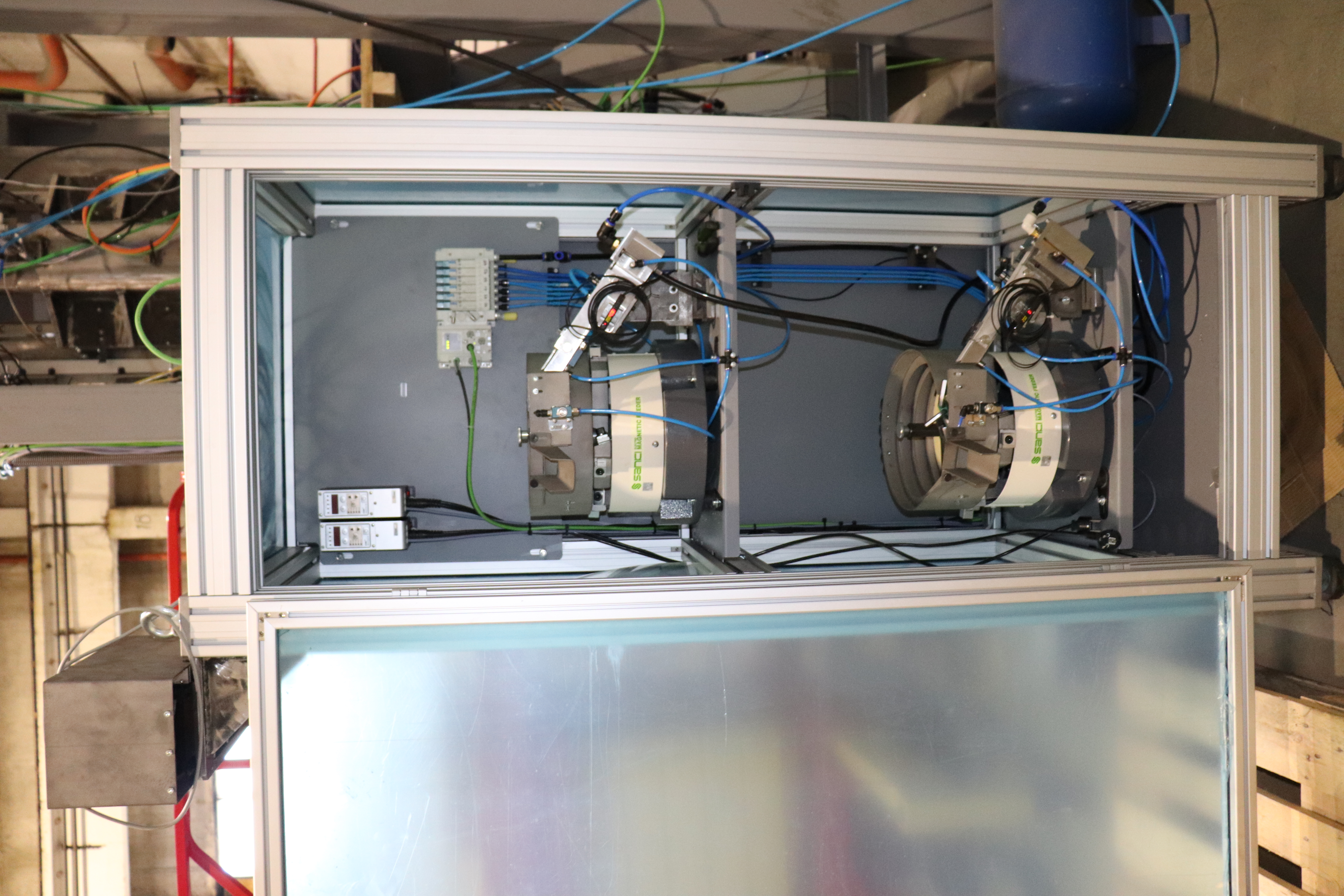

Разработанное ООО «УрИЦ» программное обеспечение позволяет управлять механизмами в автоматическом режиме. Комплект поставки включает систему автоматической выдачи заклёпок, систему технического зрения и видеонаблюдения.
В настоящее время оборудование протестировано и принято Заказчиком.
Следующим этапом планируется монтаж комплекса модернизированного оборудования клепальных головок на предприятии и ввод в эксплуатацию.
Наша задача сейчас локализовать в России производство клепального оборудования, отвечающее самым современным требованиям.
