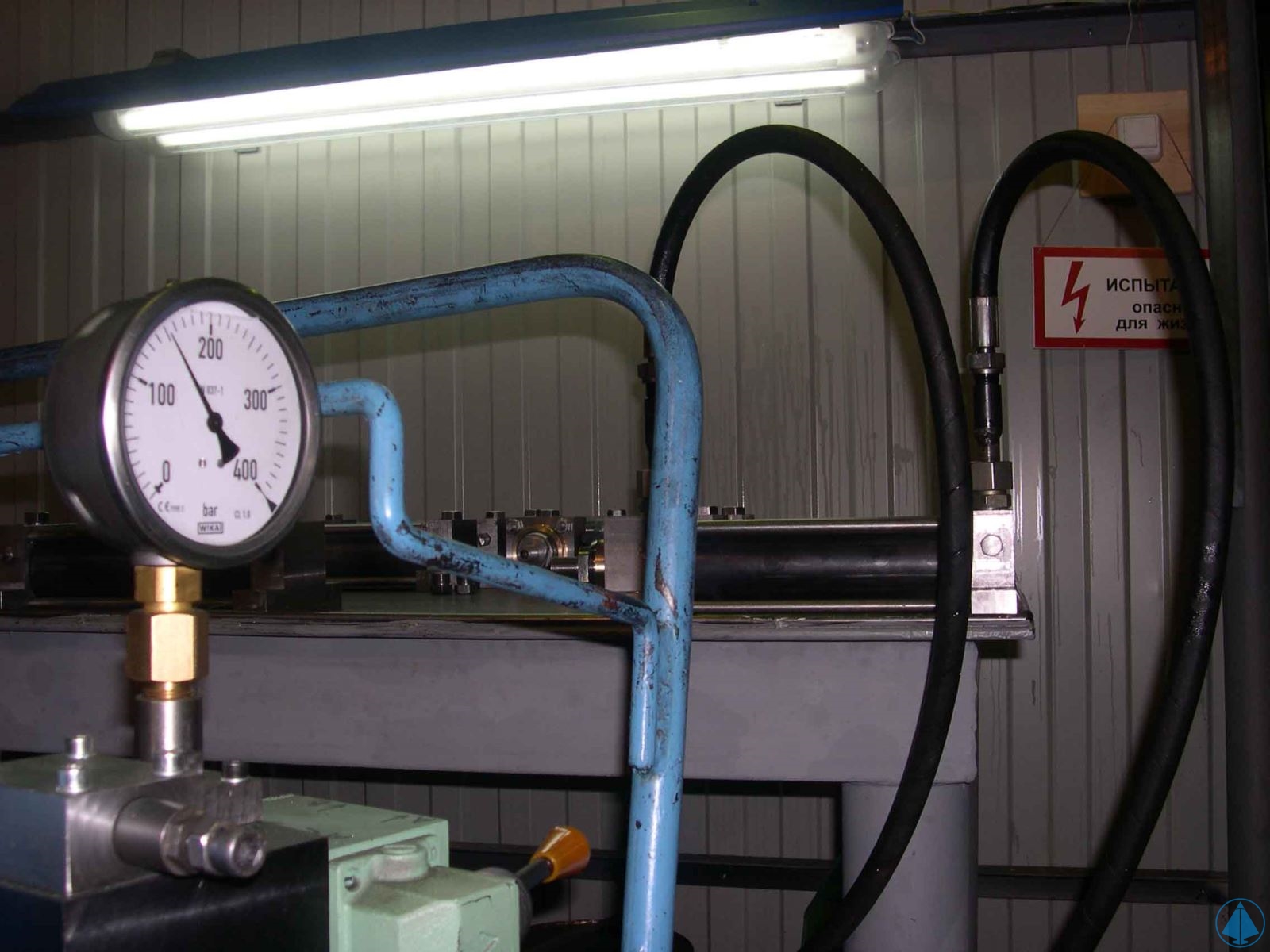

Стенд предназначен для проведения следующих испытаний гидроцилиндров:
- функционирование на холостом ходу
- наружная герметичность по неподвижным соединениям
- внутренние утечки в крайних положениях поршня
- давление страгивания
- давление холостого хода
Комплект поставки:
- насосная станция стенда
- рама для установки испытываемых гидроцилиндров с подвижной тележкой
- пресс сборки-разборки гидроцилиндров
- насос откачки масла из поддона стенда с системой фильтрации
- электросиловое оборудование
- пульт управления стендом
Система защиты насосной станции стенда обеспечивает:
- защиту оборудования от перегрева
- отключение стенда при падении уровня масла в баке ниже предельно допустимого
- блокировку запуска и работы насосов при закрытых кранах на всасывании
Стенд предназначен для эксплуатации ЗАО «Магнитогорский сервисный центр», г. Магнитогорск
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальная длина гидроцилиндров (при выдвинутом штоке) испытываемых на стенде, мм | 15000 |
| Максимальное давление испытаний, МПа | 32 |
| Номинальное давление, МПа | 20 |
| Максимальное время выдержки под давлением 32МПа, мин | 3 |
| Максимальная производительность насоса стенда, л/мин | 40 |
| Режим работы | продолжительный |
| Номинальная тонкость фильтрации, мкм | 10 |
| Максимальное давление в гидросистеме пресса разборки/сборки гидроцилиндров, МПа | 10 |
| Максимальная производительность насоса пресса разборки/сборки гидроцилиндров, л/мин | 40 |
| Усилие пресса разборки-сборки гидроцилиндров, тс |
прямой ход: 9 обратный ход: 5,5 |
| Максимальная потребляемая мощность, кВт | 16 |
| Габариты стенда (BxLxH), мм | 1000х1500х700 |
