Испытательный стенд предназначен для проведения приемо-сдаточных испытаний насосов в соответствии с ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний), гидроцилиндров - ГОСТ 18464-96 (Гидропривод объёмный. Гидроцилиндры. Правила приемки и методы испытаний) и гидроаккумуляторов с регистрацией основных гидравлических параметров в электронном виде.
Показатели, проверяемые при проведении испытаний насосов на стенде:
- Подача рабочей жидкости и равномерность при заданном направлении вращения выходного вала
- Изменение значения подачи рабочей жидкости при работе механизмов регулирования
- Реакция на повышение нагрузки (изменение давления на выходе; изменение дренажных утечек)
- Отсутствие повышенной вибрации, ударов, стуков, резкого шума, толчков давления в магистралях, повышенного нагрева
- Отсутствие каплеобразования из-под крышек, пробок, фланцев, через стыки корпусных деталей и т. п.
Показатели, проверяемые при проведении испытаний гидроаккумуляторов:
- Функционирование
- Наружная герметичность
- Внутренняя герметичность
Показатели, проверяемые при проведении испытаний гидроцилиндров:
- Функционирование на холостом ходу
- Наружная герметичность по неподвижным соединениям
- Внутренние утечки в крайних положениях поршня
- Давление страгивания
- Давление холостого хода
Состав:

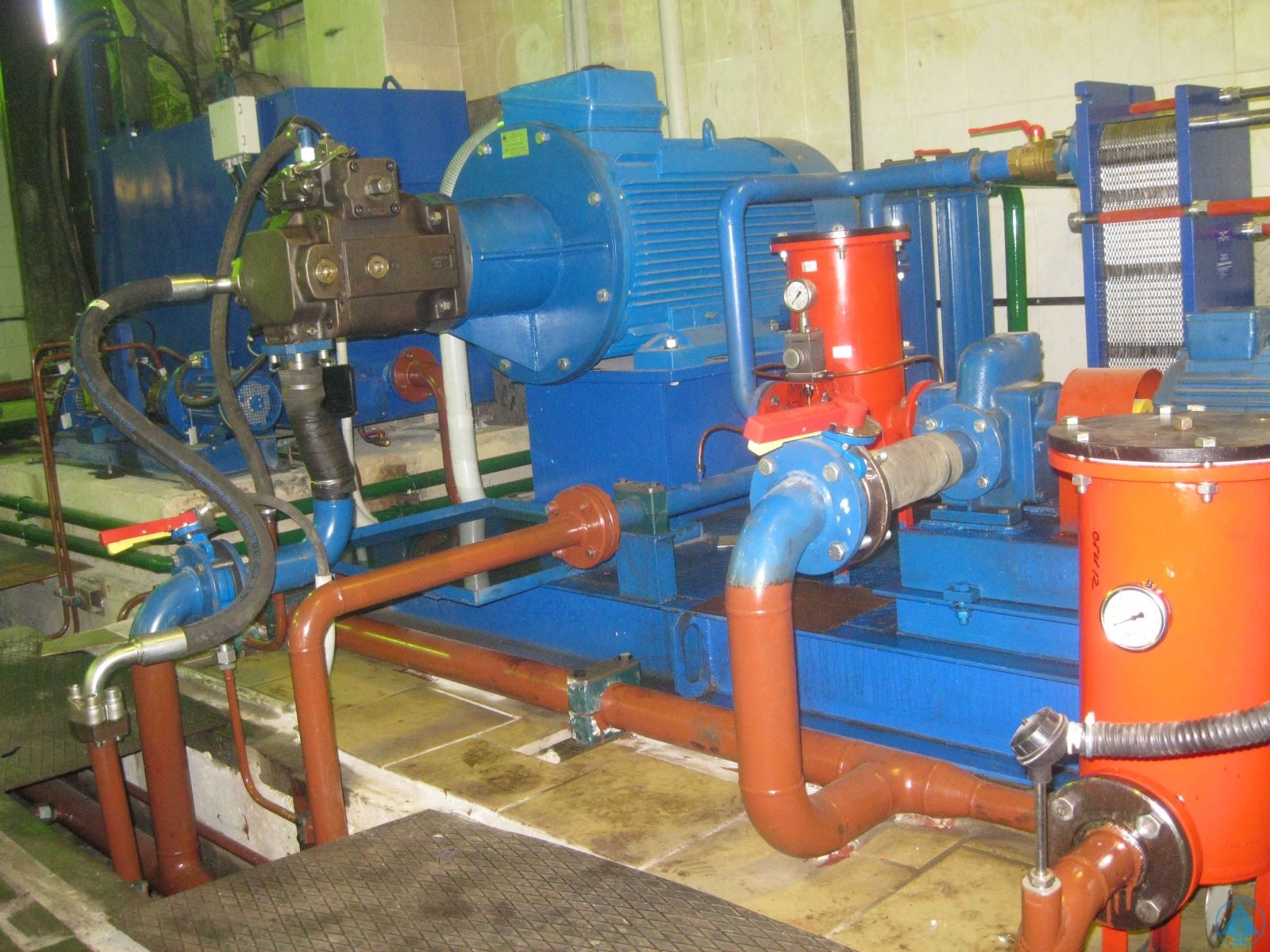

- Место испытания насосов с циркуляционным контуром фильтрации и охлаждения рабочей жидкости в составе насосного агрегата, фильтра и теплообменного аппарата
- Место испытания гидроцилиндров и гидроаккумуляторов
- Насосная станция
- Пульт гидравлический с контрольно-измерительной и регулирующей аппаратурой
- Шкаф управления насосной станцией (электросиловой)
- Пульт управления стендом (электрический)
- АРМ оператора комплекса (общий со стендом для испытания серво, пропорциональной и дискретной аппаратуры СГИ-12.01.00.00.000), имеющий в составе компьютер типа notebook с программным обеспечением и принтер
- Соединительные электрокабели и гидравлические рукава
