Испытательный стенд предназначен для проведения приемо-сдаточных испытаний дискретной и пропорциональной гидроаппаратуры в соответствии с ГОСТ 20245-74 (Гидроаппаратура. Правила приемки и методы испытаний) и ГОСТ 28971-91 (Гидропривод объёмный. Сервоаппараты. Методы испытаний).
Стенд позволяет проводить испытания аппаратов различного исполнения:
- по типу монтажа: стыкового и трубного исполнения
- по типу управления: с дискретным, пропорциональным и серво-управлением
- по конструкции управляющей части: со встроенной и вынесенной электроникой
Стенд для испытания гидроаппаратуры состоит из следующих основных элементов:

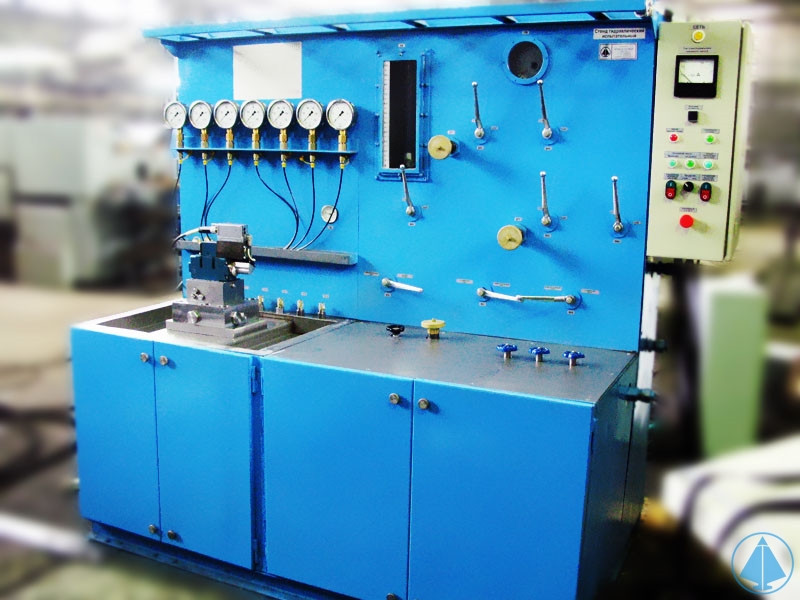

- стол испытательный с монтажной плитой, контрольно-измерительной и регулирующей аппаратурой
- насосная станция
- теплообменный аппарат
- шкаф управления насосной станцией (электросиловой)
- пульт управления насосной станцией
- пульт управления стендом
- компьютер с программным обеспечением
- соединительные электрокабели и гидравлические рукава
- комплект переходных плит для гидроаппаратуры стыкового монтажа
ОПИСАНИЕ ЭЛЕКТРООБОРУДОВАНИЯ И ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СТЕНДА
Назначение программного обеспечения при работе с электрооборудованием стенда:
- обработка сигналов с датчиков стенда и насосной станции
- визуализация результатов измерений на экране монитора
- управление электрооборудованием стенда и насосной станции (реле, световая индикация) в соответствии с алгоритмом
- управление процессом испытания гидроаппаратов (задание сигналов управления)
- вывод на экран документальной информации по проведению испытаний гидрооборудования (схемы подключений)
- архивирование данных в процессе проведения испытаний на стенде
Алгоритм управления насосной станцией позволяет:
- контролировать параметры насосной станции (уровень, температура масла и т. д.)
- контролировать состояние электрической части (электропривод основного насоса)
- выдавать сигнал на разрешение работы или аварийное отключение насосной станции с соответствующей световой индикацией
Показатели, проверяемые при проведении испытаний на стенде для дискретной аппаратуры:
- функционирование
- внутренняя и наружная герметичность
- зависимость измерения давления настройки от расхода
- плавность регулирования и диапазон настройки
- изменение редуцированного давления при изменении давления на входе и при изменении расхода
- расход жидкости через управляющий клапан
- зависимость расхода от разности давлений на входе и выходе
Показатели, проверяемые при проведении испытаний на стенде для пропорциональной аппаратуры:
- функционирование
- внутренняя и наружная герметичность
- коэффициент усиления по давлению
- смещение нуля
- коэффициент усиления по расходу
- гистерезис и полярность
КРАТКИЙ СПИСОК ГИДРОАППАРАТОВ, КОТОРЫЕ МОЖНО ИСПЫТЫВАТЬ НА СТЕНДЕ
|
Наименование гидроаппарата
|
Маркировка
|
Фирма-производитель
|
|
1. Дискретные распределители:
|
||
|
Гидрораспределитель
|
4WE6J6X/EG24N9K4B06
|
Rexroth
|
|
Гидрораспределитель
|
4WEH16J7X/6EG24N9S2K4
|
Rexroth
|
|
Гидрораспределитель
|
ВЕ 6.44.31/
|
«Гидроаппарат»
|
|
Гидрораспределитель
|
ВЕХ 16.44.Г24Н
|
«Гидроаппарат»
|
|
Гидрораспределитель
|
1Р323АЛ4-44РГ24Н10
|
«Гидроаппарат»
|
|
2. Пропорциональные распределители и сервоклапаны:
|
||
|
Серворaспределитель
|
4WSE3EE16-1X/300B8-315K9EVSO3
|
Rexroth
|
|
Пропорциональный распределитель
|
4WRDE16V125L-5x/6L15Z9/M-280
|
Rexroth
|
|
Пропорциональный редукционный клапан
|
3DRЕ16P6X/200YG24K6VE1-3
|
Rexroth
|
|
3. Аппараты регулирования давления:
|
||
|
Предохранительный клапан прямого действия
|
DBDS20K1X/315
|
Rexroth
|
|
Редукционный клапан
|
DR30-5-5X\200Y
|
Rexroth
|
|
Блок защиты насоса
|
DBAW16BF2-2X315EG24N9K4A08
|
Rexroth
|
|
Защитный запорный блок
|
SAF10M12T210A-S13
|
HYDAC
|
|
Тормозной клапан
|
FD16PA2X/B03V
|
Rexroth
|
|
Клапан тормозного спуска
|
SB17G12
|
HAWE
|
|
Предохранительный клапан
|
МКПВ-32/3С3В
|
«ГСКТБ ГА»
|
|
Редукционный клапан
|
МКРВ-32/3С2Р
|
Завод «Гидропривод»
|
|
4. Обратные клапаны, гидрозамки и дроссели:
|
||
|
Гидрозамок
|
SL52PA1-1x/
|
Rexroth
|
|
Дроссельная плита модульного исполнения
|
Z2FS10-5-3 X\V
|
Rexroth
|
|
Встраиваемый обратный клапан
|
M-SR30KE05-1x/
|
Rexroth
|
|
Дроссель
|
MG30G1X\V
|
Rexroth
|
|
Обратный клапан
|
1МКО 32/32
|
ОАО «Гидравлик»
|
|
5. Контрольно-измерительная аппаратура:
|
||
|
Реле давления
|
HED3OA3X/200Z6L24
|
Rexroth
|
|
Приёмник давления
|
P20V-200bar
|
RPM
|
|
Реле давления
|
EDS1691-P-C-200-000
|
HYDAC
|
