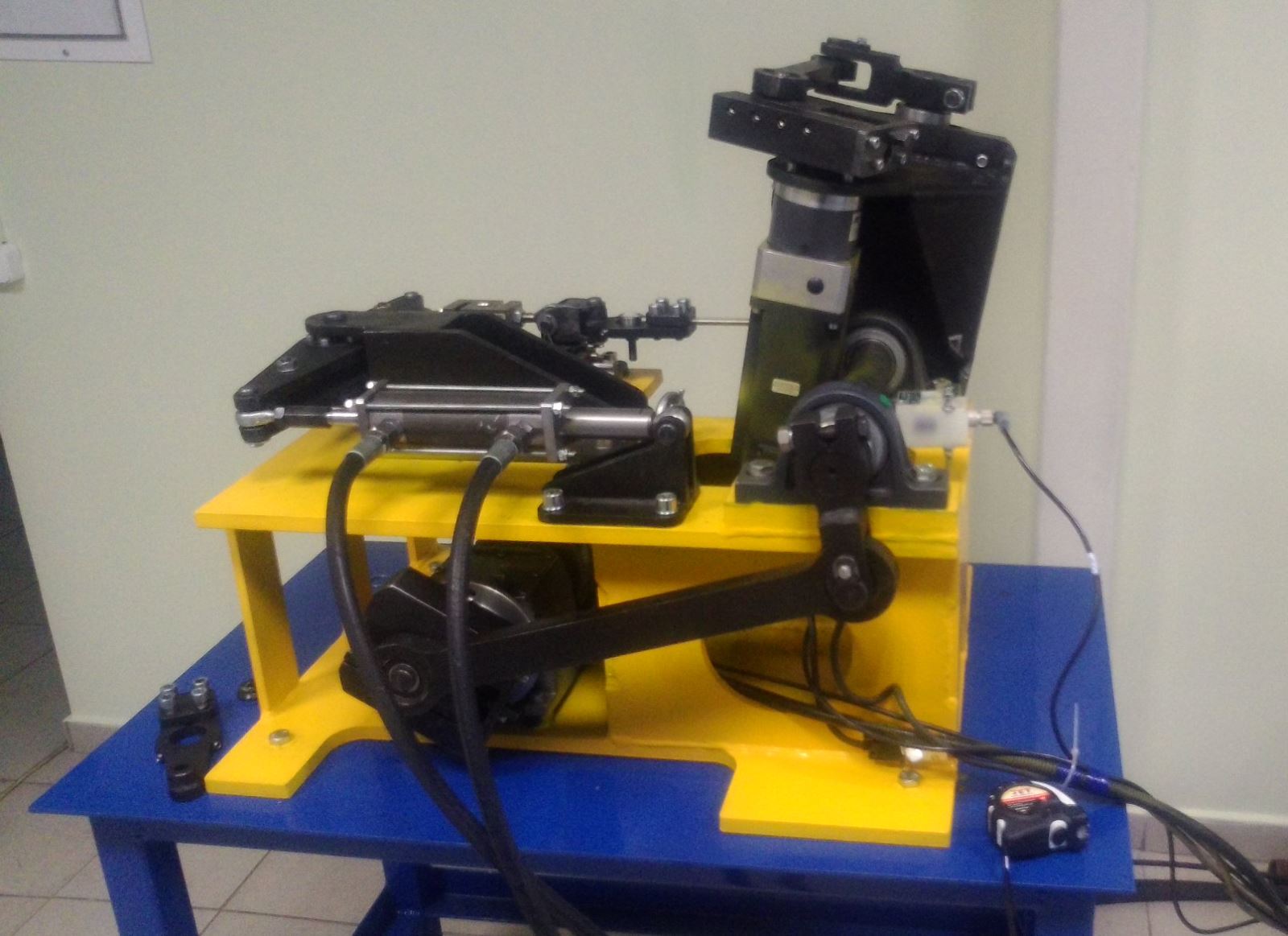

Стенд для проведения ресурсных испытаний стоек автомобиля FORD
Для подтверждения высокого качества и гарантии безопасности производители автокомпонентов и сервисные центры обслуживания автомобилей проводят испытания изделий. По заказу ПО «Трек» специалисты УрИЦ спроектировали, изготовили и поставили стенд для испытания стоек стабилизатора на долговечность с имитацией эксплуатационных нагрузок и движений.
Состав и назначение основных элементов стенда:
- Механическое оборудование предназначено для придания движения испытываемому изделию и приложения к нему нагрузки: узел качания основной, узел качания подвижный и система нагружения
- Гидравлическое оборудование обеспечивает нагружение испытуемого изделия силой P, изменяющейся с заданной частотой и амплитудой: насосная станция, гидроцилиндр, струйный электрогидравлический усилитель конструкции УрИЦ (с меньшей чувствительностью к чистоте рабочей жидкости и высокой ремонтопригодностью)
- Электрооборудование предназначено для формирования управляющих электрических сигналов и подачи напряжения питания: шкаф управления стендом, электродвигатели, шаговый электродвигатель, температурное реле
- Система управления с программным обеспечением
Программа управления стендом
Программа выполнена в пакете TIA Portal V13 SP1 фирмы SIEMENS аппаратная часть построена на базе контроллера SIMATIC.
Программа управления включает в себя:
- Алгоритмы отработки программы испытания в автоматическом или ручном режиме
- Обработка аналоговых сигналов с датчиков положения и динамометра
- Анализ аварийных состояний датчиков, пускателей, преобразователя частоты, драйвера шагового двигателя
Система управления, визуализации и архивирования данных (SCADA)
SCADA система выполнена в программном пакете LabVIEW 2012 SP1 (ноутбук с ПО входит в комплект поставки). SCADA система включает в себя:
- Кнопки управления работой стенда и поля задания параметров испытания
- Лампы индикации состояния стенда и окно вывода аварийных сообщений
- Поля вывода графиков действительных значений угла артикуляции, угла вращения и усилия действующего на стойку стабилизатора
- Поля вывода точек максимума (минимума) угла артикуляции, угла вращения и усилия действующего на стойку стабилизатора
- Кнопка управления архивированием и поле выбора каталога для архивных данных
Частотный преобразователь Siemens
Для управления приводом отработки угла качения стойки стабилизатора.
Драйвер для управления шаговым двигателем
Для управления приводом отработки угла качения стойки стабилизатора.
Система измерения:
- Универсальный динамометр (растяжение, сжатие)
- Индуктивные датчики перемещения и сигнальные элементы для индикации углов поворота осей стенда (угол качения и угол вращения)
- Модуль аналогового ввода
Технические характеристики
| Амплитуда изменения осевой нагрузки P (рис. 1.1), кгс: | 0…600 |
| Частота приложения осевой нагрузки P, Гц: | 0…3 |
| Амплитуда изменения угла поворота шарового пальца γ | ±0...35° |
| Частота поворотов шарового пальца по углу γ, Гц: | ±0...35° |
| Амплитуда изменения угла поворота шарового пальца α | ±0...35° |
| Частота поворотов шарового пальца по углу α, Гц: | ±0...35° |
| Максимальный момент Mγ (рис. 1.1), Нм: | 20 |
| Диапазон рабочих температур проведения испытаний, °С: | -40...+60 |
| Габаритные размеры: |
|
| Насосная станция: |
|
| Электрооборудование: |
|
Стенд изготовлен для ПО «Трек», г. Миасс.
