Заказчик:
Объединенные машиностроительные заводы. ОАО «Уралхиммаш» (г. Екатеринбург)
Год реализации:
2011-2012

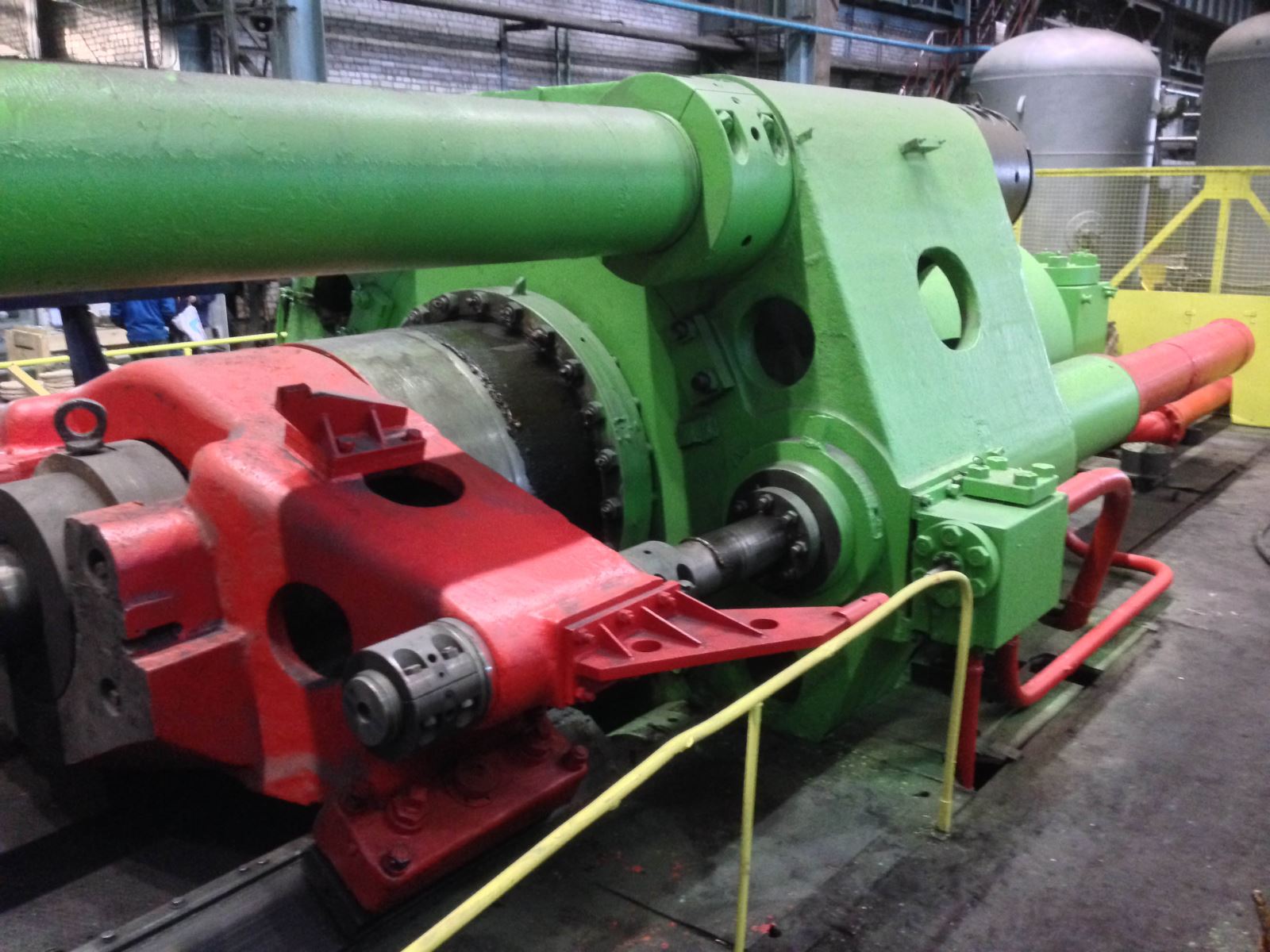

На предприятии «Уралхиммаш» эксплуатируется штамповочный пресс, изготовленный в 1966 году. На прессе выполняется операция штамповки эллиптических днищ. Целью модернизации системы управления пресса усилием 4000/6500 тс являлось обеспечение требований отечественных и зарубежных компаний по ведению операций штамповки данных изделий.
Проблемы, связанные с необходимостью модернизации:
- Небольшой ресурс работы элементов электромеханического привода клапанов, в результате – увеличенные простои пресса в ремонте;
- Ограниченные возможности регулирования скоростных и силовых технологических параметров, влияющих на качество штамповки;
- Значительное время на замену штампов;
- Отсутствие фильтрации рабочей жидкости;
- Отсутствие средств контроля, диагностики и информации по ведению технологических процессов и состояния базовых узлов пресса;
- Необходимость восстановления системы централизованной густой смазки.
Анализ, проведенный на предприятии, показал, что длительный срок эксплуатации пресса без проведения капитального ремонта привел к значительному износу базовых узлов пресса (неподвижная траверса, подвижная траверса с направляющими, центральный ползун, станина, стол с направляющими), колонн, плунжера и букс гидроцилиндра ползуна, плунжера и букс гидроцилиндров подъема ползуна, плунжеров и букс гидроцилиндров прижима, плунжеров и букс гидроцилиндров перемещения стола, отсутствуют цилиндры зажима ползуна. Все это требовало проведения капитального ремонта пресса.
Выполненные работы:
- Модернизация гидравлической системы, системы трубопроводов, системы смазки, КИП и АСУ ТП штамповочного пресса.

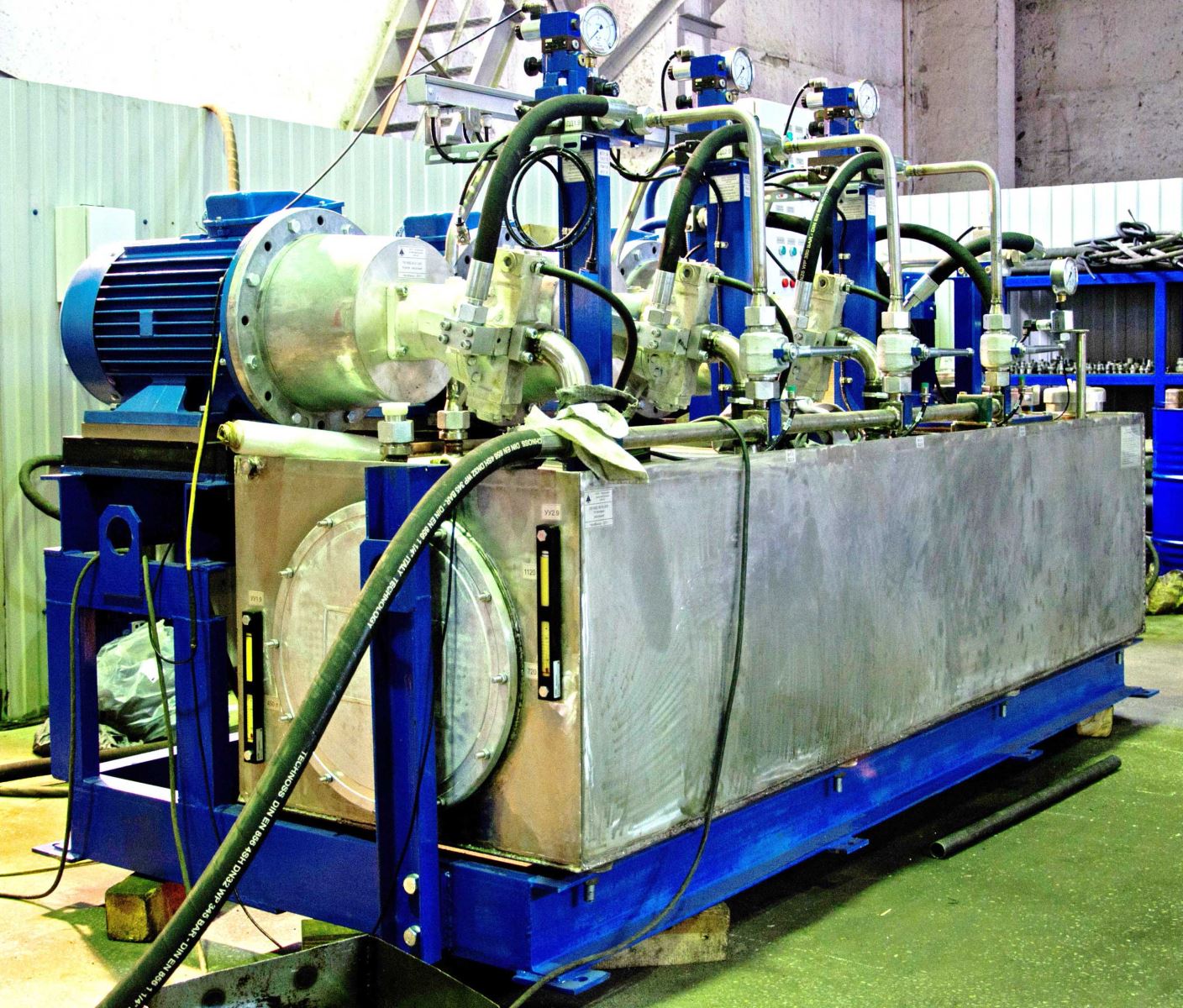

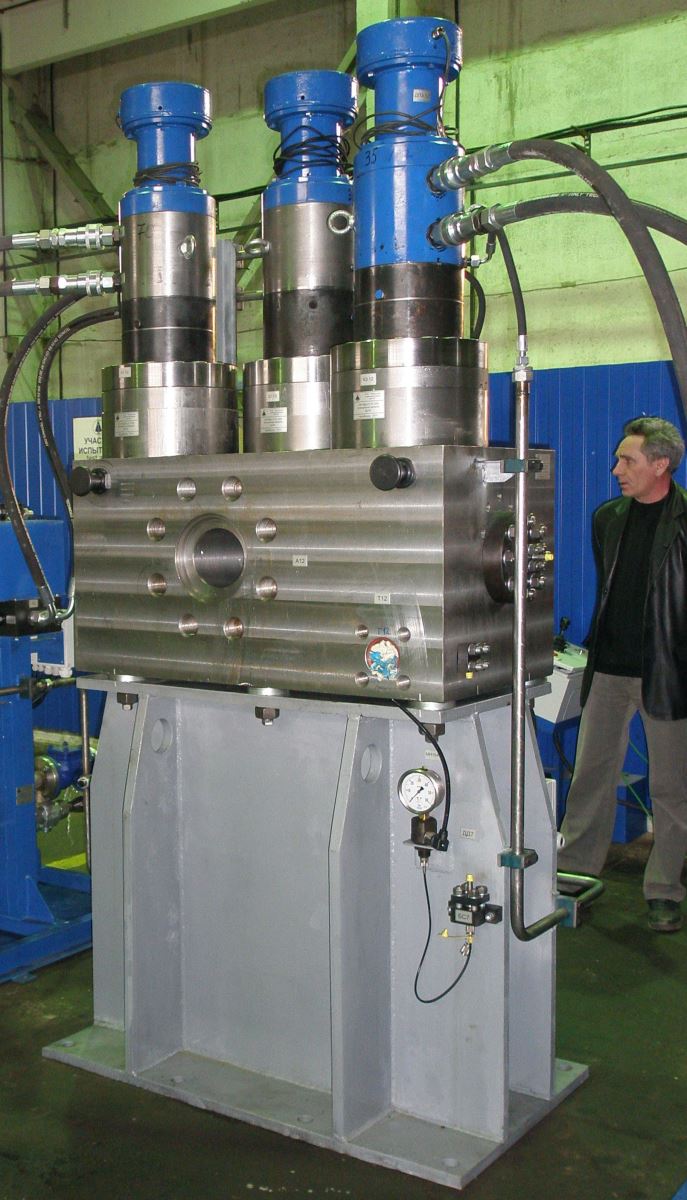

- Изготовление и поставка полного комплекта гидравлического оборудования пресса, комплекта трубопроводов и соединительных элементов трубопроводной системы пресса.

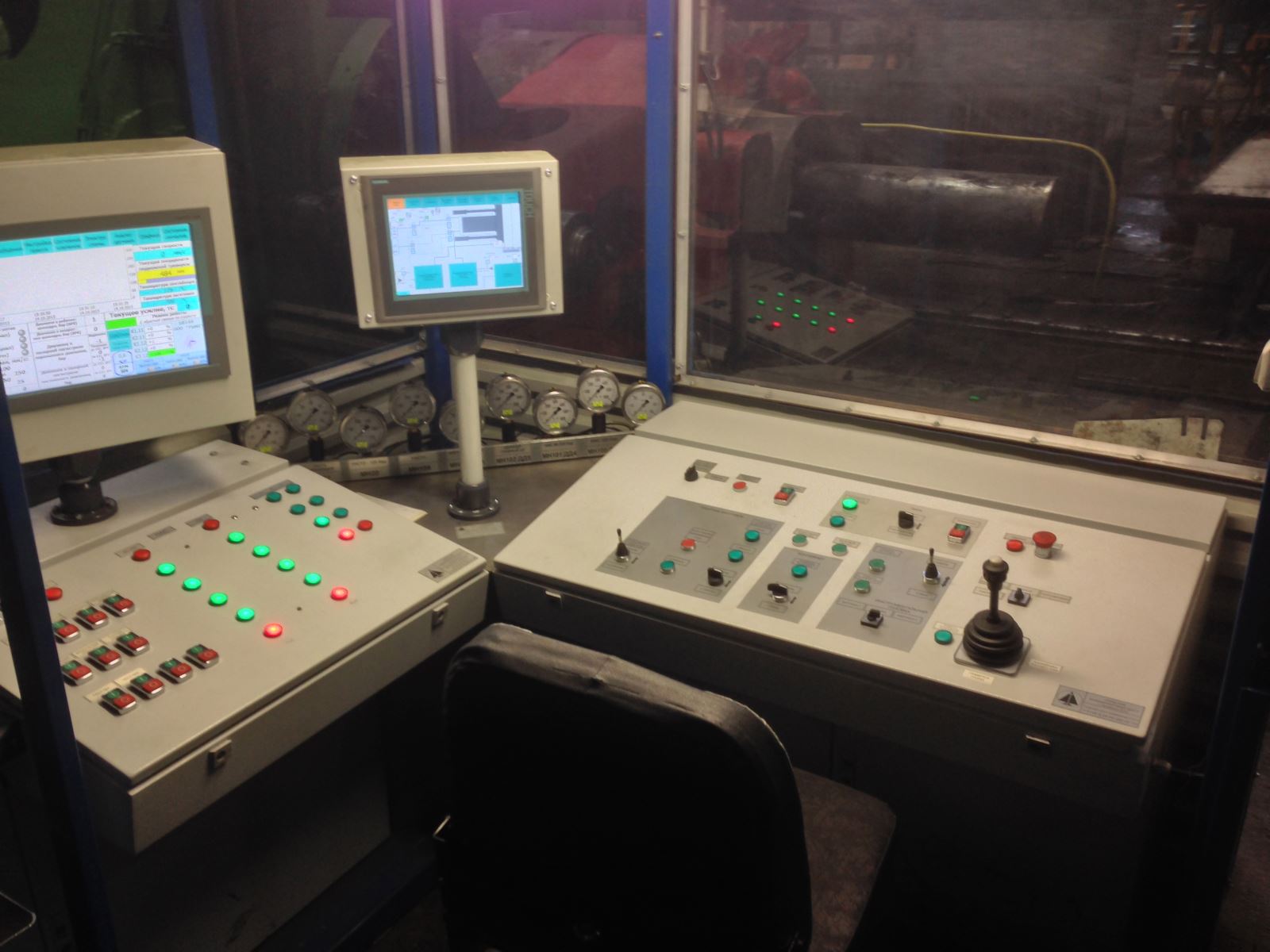

- Поставка пультовой кабины пресса с пультом управления, шкафами электрооборудования и автоматики пресса.
- Установка датчиков уровня рабочей жидкости в гидравлических и воздушных баллонах НАС пресса.
- Поставка и монтаж централизованной системы густой смазки.
- Проведение шеф-монтажных работ, обучение специалистов завода.
Результаты модернизации:
- Повышена надежность и долговечность пресса
- Расширены возможности управления прессом
- Улучшены условия труда оператора пресса и обслуживающего персонала
- Увеличена производительность пресса
- Повышено качество продукции, производимой на прессе
- Пресс запущен в эксплуатацию
