Мобильный модульный электрический парогенератор ПГМ 500 по заказу Уралмаш
Заказчик:
ОАО «Уралмаш-Буровое оборудование»
Год реализации:
2007
Парогенератор модульный используется в составе комплекса буровой установки МБУ3200/200ДЭР “DEUTAG” и предназначен для выработки влажного насыщенного пара, применяемого для технологических целей и обогрева оборудования.
Состав изделия:
• Утепленный блок-контейнер;

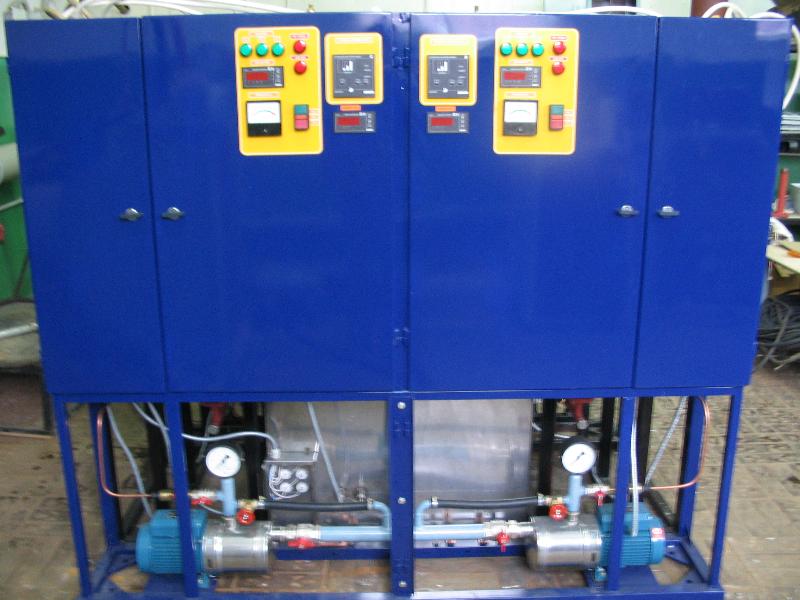

• Установка электропарогенератора;
• Электрооборудование;
• Система управления;
• Система обогрева;
• Система вентиляции;
• Трубопроводная система.
Основные технические характеристики ПГМ-500:
|
тип электропарогенератора |
ЭПГ-(200х2)-5Ц |
|
питающая электросеть |
трёхфазная 0,4кВ |
|
максимальная потребляемая мощность, кВт |
200 |
|
максимальная паропроизводительность, кг/ч |
250 |
|
максимальная температура пара |
160ºС |
|
максимальное давление пара, МПа |
0,5 |
|
температура подводимой воды, не более |
30ºС |
|
температура подводимого конденсата, не более |
500 |
|
ёмкость бака питательной воды, л |
90ºС |
|
ёмкость котла парогенератора, л |
24,4 |
|
количество котлов (основной = резервный), шт |
2 |
|
габаритные размеры (длина х ширина х высота), м |
3х3х2.3 |
|
масса ПГМ расчетная, тн |
3 |
