Глубокое восстановление пресса для испытаний нефтегазопроводных труб давлением до 400атм на Первоуральском новотрубном заводе
Заказчик:
Группа ЧТПЗ ОАО «Первоуральский новотрубный завод»
Год реализации:
2011

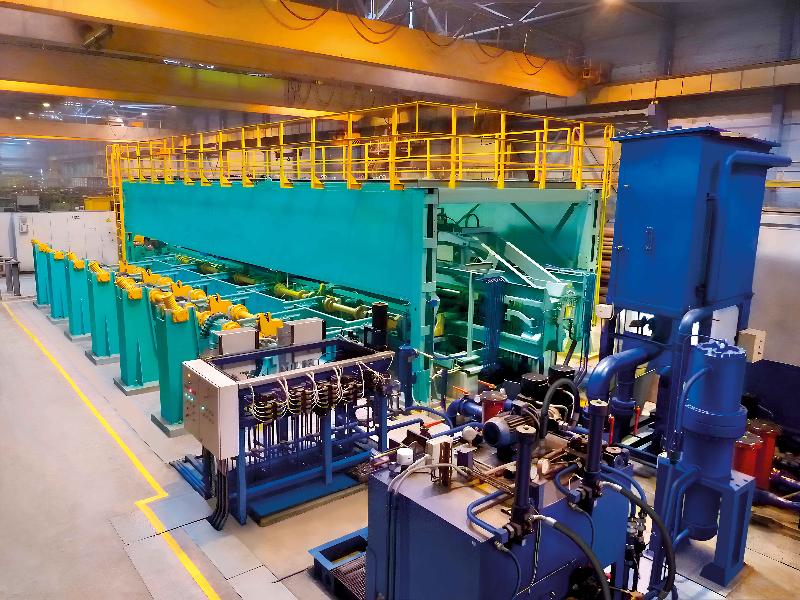

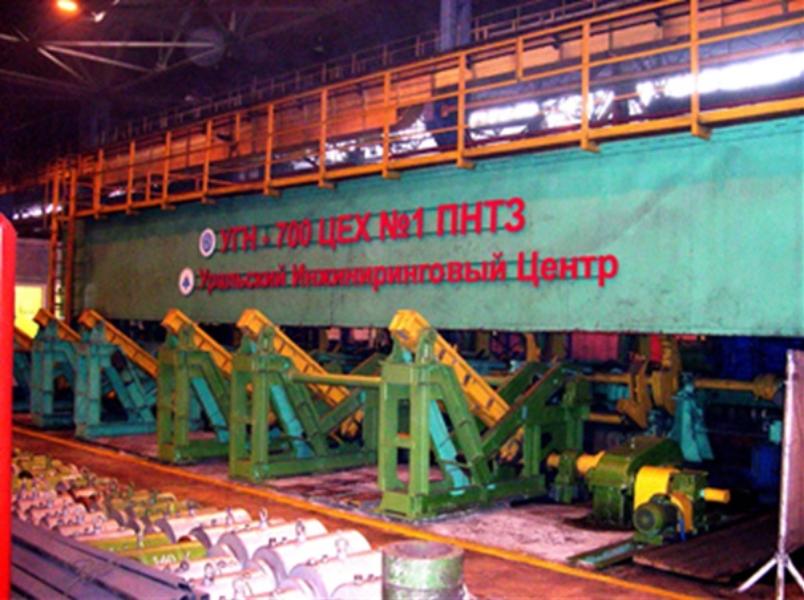

Спроектирован, изготовлен и запущен в работу комплекс оборудования гидравлического испытательного стенда для испытаний труб длинной 6-12 м с толщиной стенки 4,5 – 25 мм.
Работа от проектирования до сдачи в эксплуатацию выполнена в течении 11 месяцев.Особенностями поставленной задачи являлись:
· Необходимость обеспечения испытаний широкой номенклатуры труб (диаметр от 57 до 219 мм, длинна трубы от 6 до 12 м с различной толщиной стенки 4,5-25 мм);
· Ограничения по компоновочным решениям, связанные с необходимостью вписать оборудование стенда в действующее производство, также испытания на стенде должны быть согласованы со следующей операцией на линии участка торцефасочного станка;
· При испытании больших труб (Ø219) значительные объёмы закачиваемой/сливаемой жидкости;
· Требования к производительности стенда (50 труб в час на трубе Ø219).
Патент № 2493548.

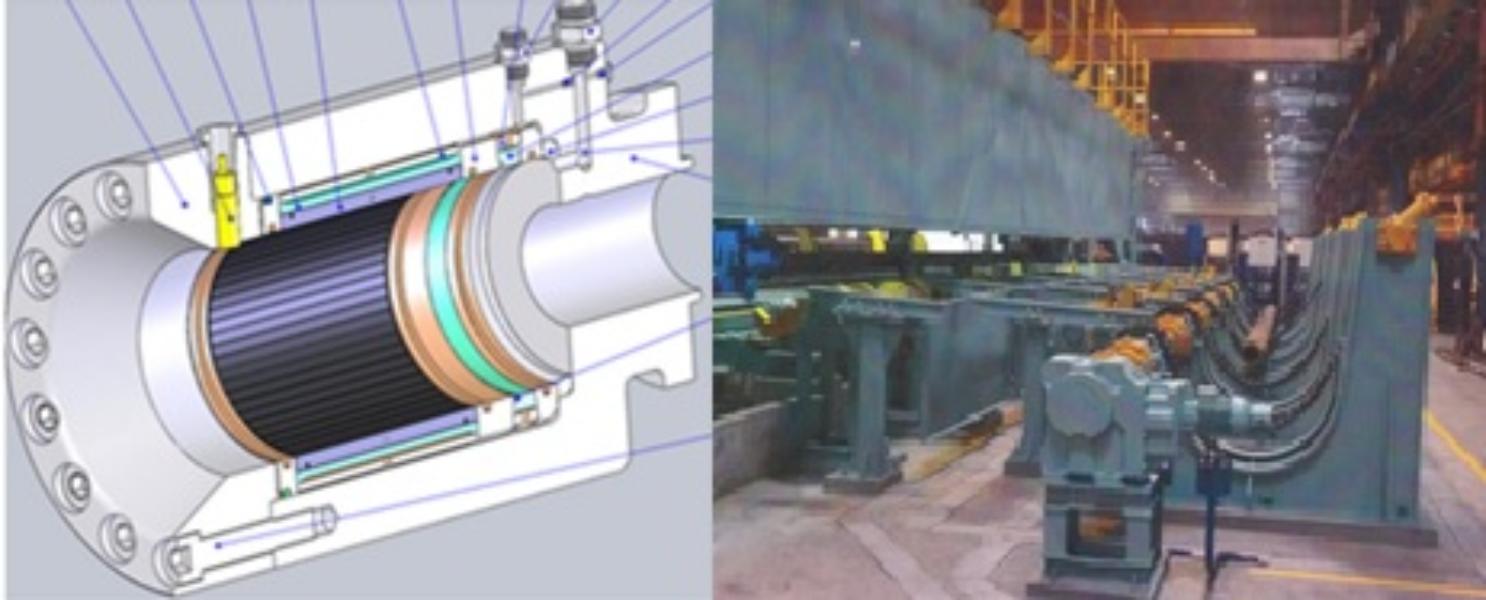

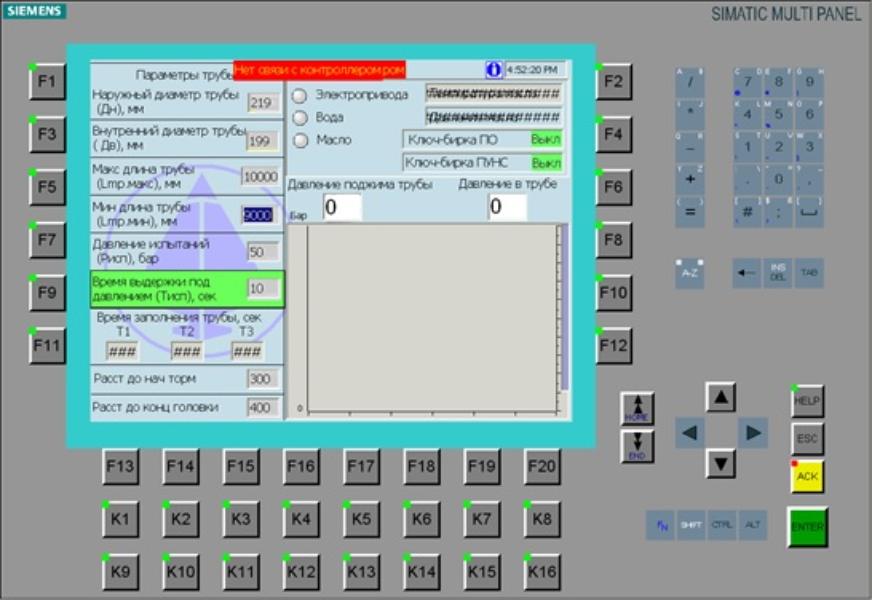

Все задачи были решены конструкторами УрИЦ. Спроектированы мультипликатор, гидроцилиндр, цанговый зажим, центрирующие рычаги, уплотнительный узел и др. Разработана программа управления стендом, которая обеспечивает эффективное управление при испытаниях. Стенд оснащен камерами видеонаблюдения для осуществления визуального контроля испытываемой трубы. Таким образом, в результате проведения работ был разработан стенд, который позволяет проводить, испытания труб широкой номенклатуры гарантировать клиентам ОАО «ПНТЗ» качественную продукцию.
