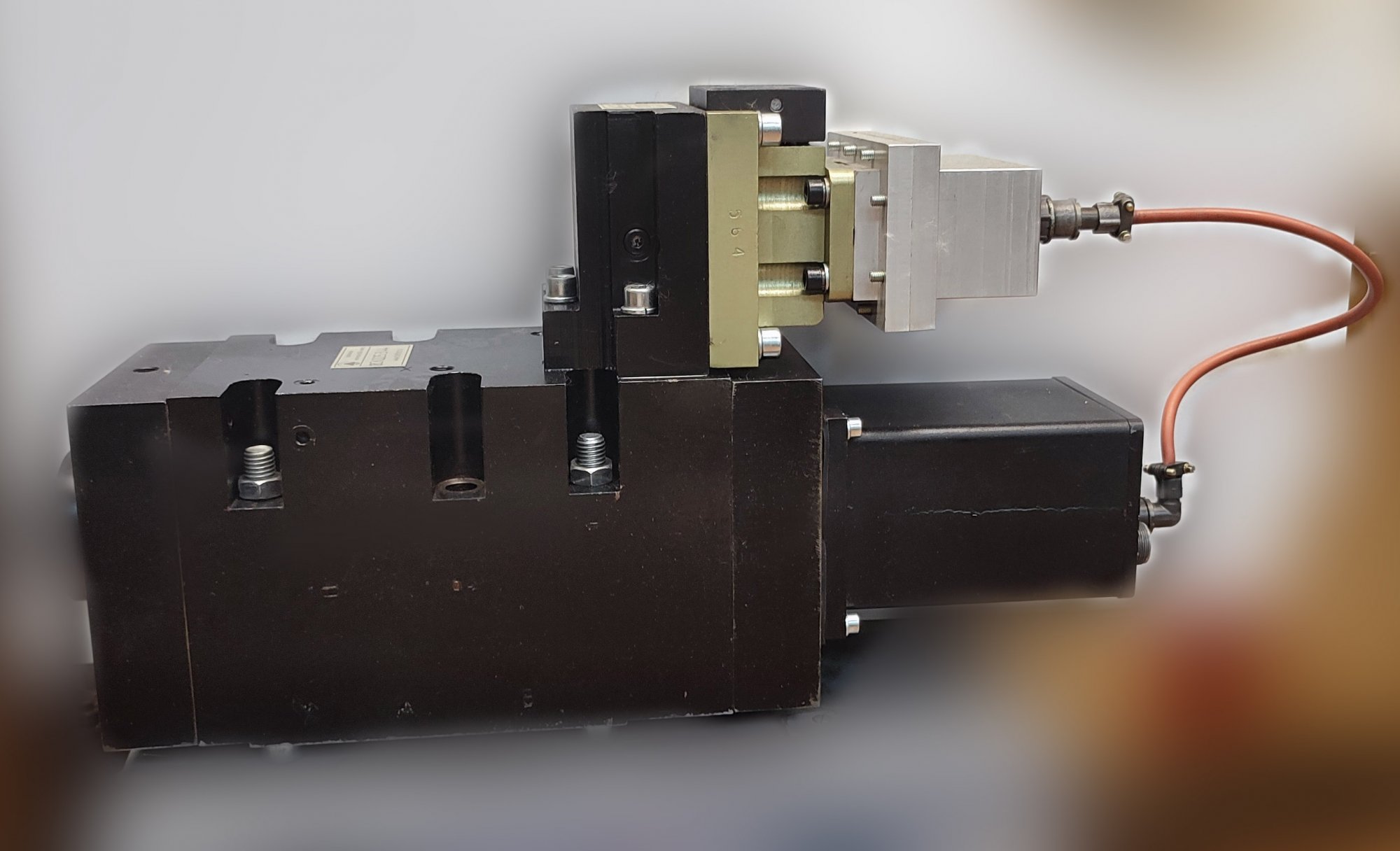

Пропорциональные двухкаскадные гидрораспределители 1 СКД 16.3.43
#PROP_TITLE#
—
#PROP_VALUE#
Характеристики
|
Конструкция СКД
|
двухкаскадный |
|
Количество основных гидролиний
|
3 |
|
Пилотный каскад
|
02 СК 6 / 05 СК 6 |
|
Диаметр портов A,B,T,P, мм
|
Диаметр портов A,B,T,P, мм |
|
Максимальное давление на входе каскадов, МПа: при независимых Р и Х: - основного
|
32 |
|
Максимальное давление на входе каскадов, МПа: при независимых Р и Х: - пилотного
|
21 |
|
Максимальное давление на входе каскадов, МПа: при независимых Р и Х: при соединенных линиях Р и Х
|
21 |
|
Минимальное давление на входе пилотного каскада, МПа
|
4 |
|
Максимальное давление на сливе каскадов, МПа: при независимых линиях Т и Y: - основного
|
32 |
|
Максимальное давление на сливе каскадов, МПа: при независимых линиях Т и Y: - пилотного
|
3 |
|
Максимальное давление на сливе каскадов, МПа: при независимых линиях Т и Y: при соединенных линиях Т и Y
|
3 |
|
Номинальный расход основного каскада при Δр=1 МПа, л/мин
|
50 100 |
|
Максимальные утечки в нейтрали основного каскада при Δр=21 МПа и типе золотниковой пары, л/мин: - А (перекрытие <3%)
|
1,5 |
|
Максимальные утечки в нейтрали основного каскада при Δр=21 МПа и типе золотниковой пары, л/мин: - F (перекрытие 5%)
|
1,0 |
|
Максимальные утечки в нейтрали основного каскада при Δр=21 МПа и типе золотниковой пары, л/мин: - В (перекрытие 10%)
|
0,5 |
|
Максимальные утечки в нейтрали основного каскада при Δр=21 МПа и типе золотниковой пары, л/мин: - С (перекрытие 20%)
|
0,4 |
|
Питающий расход пилотного каскада при Δрп=16 МПа, л/мин
|
10 |
|
Ход золотника, мм: - номинальный
|
±2,5 |
|
Ход золотника, мм: - максимальный
|
±4 |
|
Гистерезис по расходу, мА
|
≤ 1 |
|
Смещение нуля не более, %
|
1 |
|
Время перемещения золотника в крайнее положение, мс: - при Δрп=5 МПа
|
- |
|
Рабочая жидкость
|
Масло на минеральной основе |
|
Температура рабочей жидкости, ºС
|
0...60 |
|
Класс чистоты рабочей жидкости по ГОСТ 17216-2001 - рекомендуемый
|
02СК6 10 |
|
Класс чистоты рабочей жидкости по ГОСТ 17216-2001 - допускаемый
|
02СК6 12 |
|
Диапазон номинальных токов задания, мА
|
4÷20/ ±20 |
|
Напряжение питания встроенной электроники, В
|
±15/ =18¸36/ ~12¸24 |
|
Двойная амплитуда пульсаций напряжения питания ±15В, В ± 15В
|
≤ 0,15 |
|
Двойная амплитуда пульсаций напряжения питания ±15В, В = 18¸36
|
не нормируется |
|
Двойная амплитуда пульсаций напряжения питания ±15В, В ~ 12¸24
|
не нормируется |
|
Потребляемая мощность, Вт
|
≤ 6 |
|
Монтажное положение
|
любое |
|
Масса, кг
|
18 |
