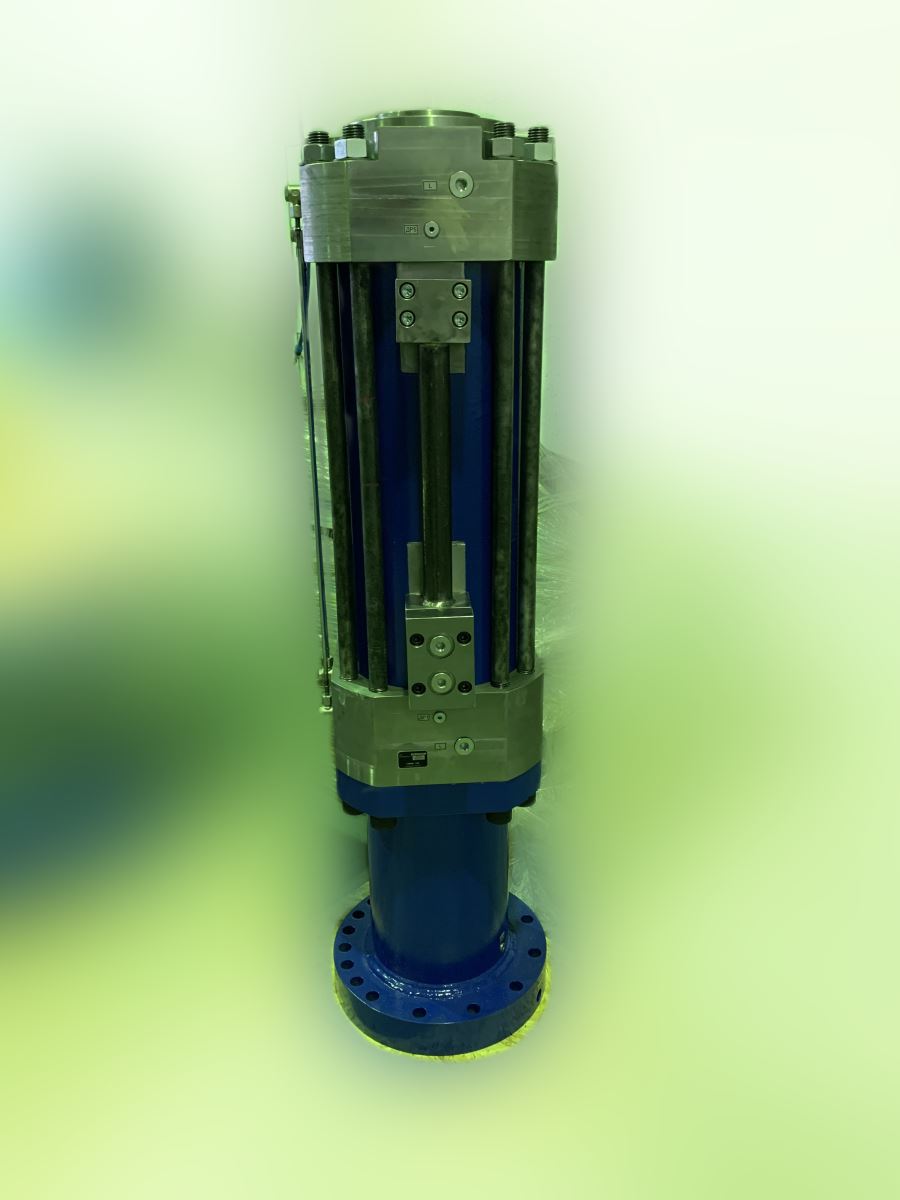

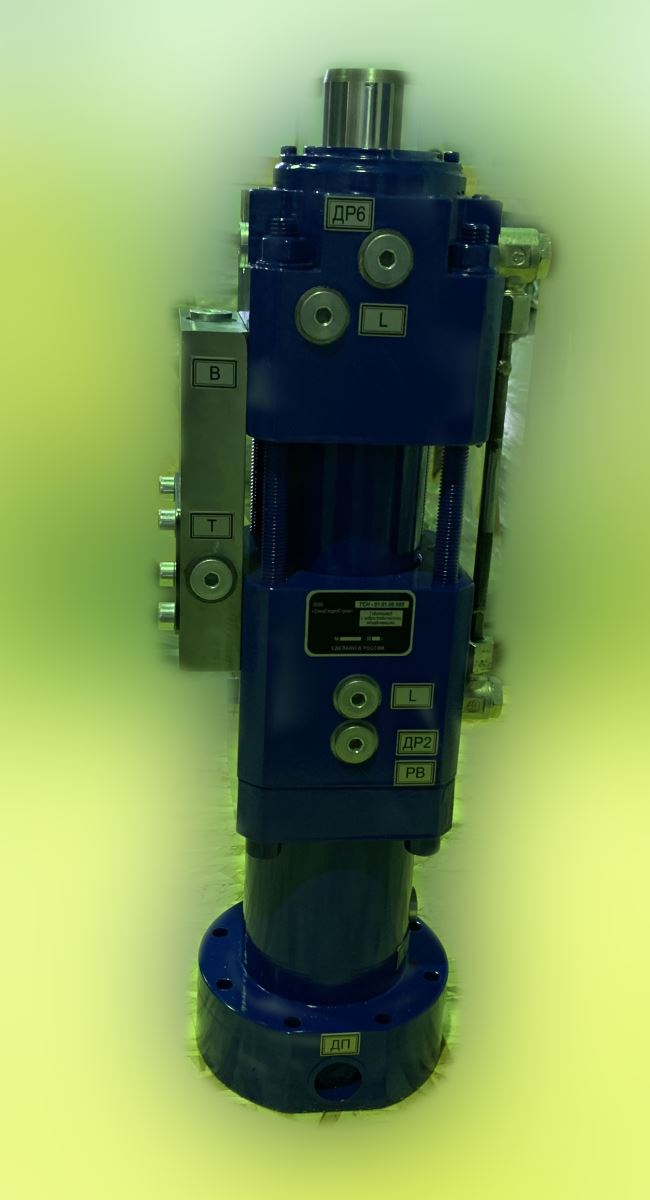

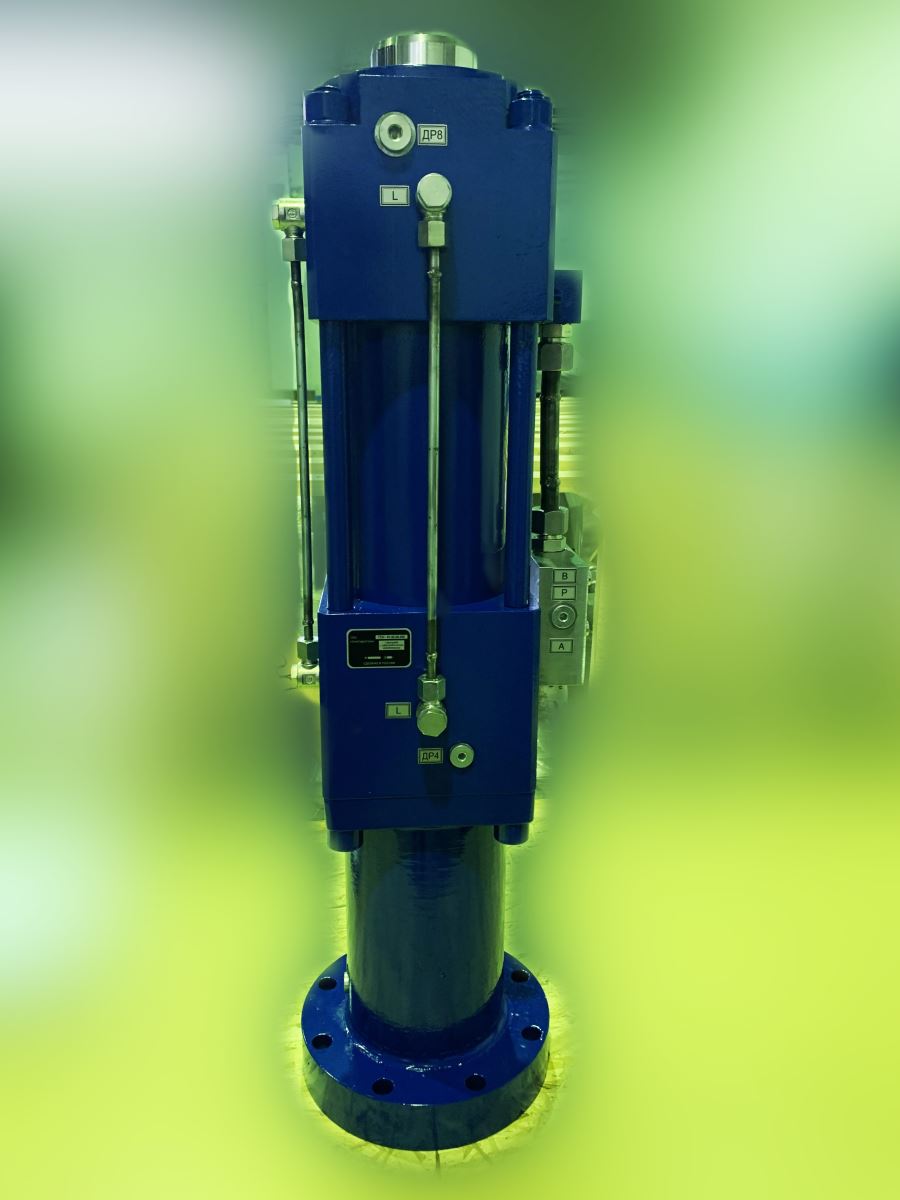

Гидроприводы с гидростатическими направляющими

Проект реализован в рамках Постановления Правительства № 218 от 09.04.2010 г. «Научно-технологическое развитие Российской Федерации».
Индустриальный партнер – ООО «Уральский инжиниринговый центр» (г. Челябинск).
Головной исполнитель НИОКТР Южно-Уральский государственный университет

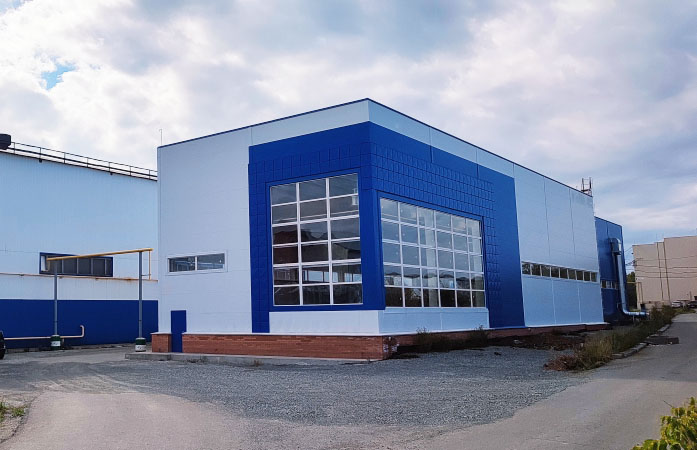

В 2021 году запущен в работу новый цех по производству гидроприводов с гидростатическими направляющими для создания стендового оборудования, широко применяемого в гражданской отрасли.
В настоящее время идет процесс запуска испытательных образцов в серийное производство. Гидропривод является импортозамещающим,отвечающий по качеству, функциональным характеристикам зарубежным аналогам и сокращающей затраты на планово-восстановительный ремонт.

Уникальность разработки

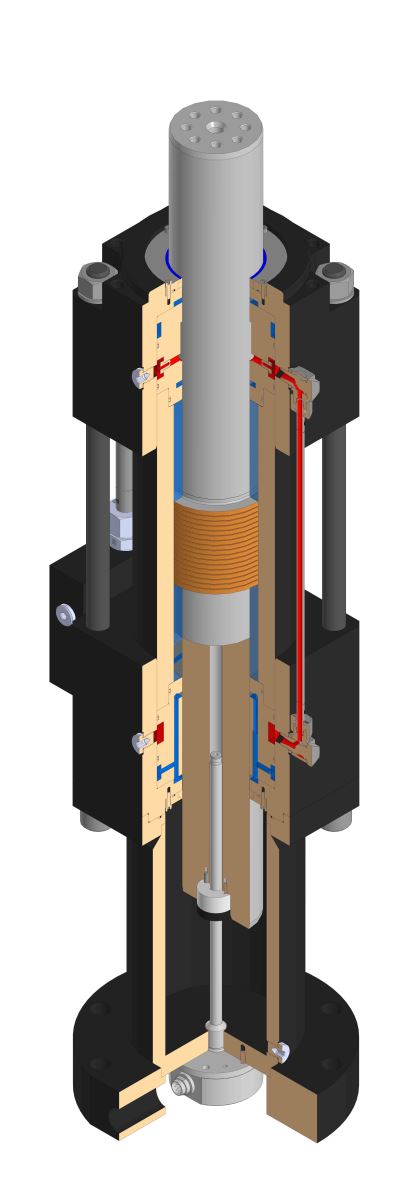

• Уникальность создаваемого гидропривода с ГСН заключается в его длительном ресурсе работоспособности (до 100 млн циклов) в эксплуатационных нагрузках за счет применения в составе специальных гидростатических направляющих.

• В настоящее время российские аналоги, отвечающие по техническим характеристикам для применения в стендовом оборудовании, отсутствуют на рынке.

• Создаваемая для производства комплектующих ГП с ГСН технология нанесения твердохромового покрытия на внутренние поверхности тел вращения соответствует лучшим мировым аналогам. В 2019 году при участии Южно-Уральского Государственного Университета в рамках Федеральной целевой программы «Исследования и разработки по приоритетным направлениям развития научно-технологического комплекса России на 2014-2020 годы» был спроектирован и изготовлен образец промышленного комплекса по нанесению твердохромового покрытия.

Перспективность:

• Создание замкнутого технологического цикла изготовления электрогидравлических сервоприводов с целью локализации производства в РФ. Производство привода в составе: гидроцилиндр с гидростатическими направляющими, электрогидравлический усилитель мощности (с расширенным частотным диапазоном), индуктивные датчики положения, система управления приводом с собственным программным обеспечением.

• Освоение серийного производства сервоприводов, не имеющих аналогов в РФ, для испытательных стендов в гражданской отрасли.

• Выполнение полного комплекса работ по запуску сложного оборудования, имеющего в составе гидропривод с гидростатическими направляющими, а также дальнейшее техническое обслуживание и ремонт.


Возможности применения:

ГП с ГСН предназначен для передачи энергии от насосной установки на объект испытания и (или) платформу для крепления предмета испытаний посредством отработки сигналов, получаемых от системы управления.

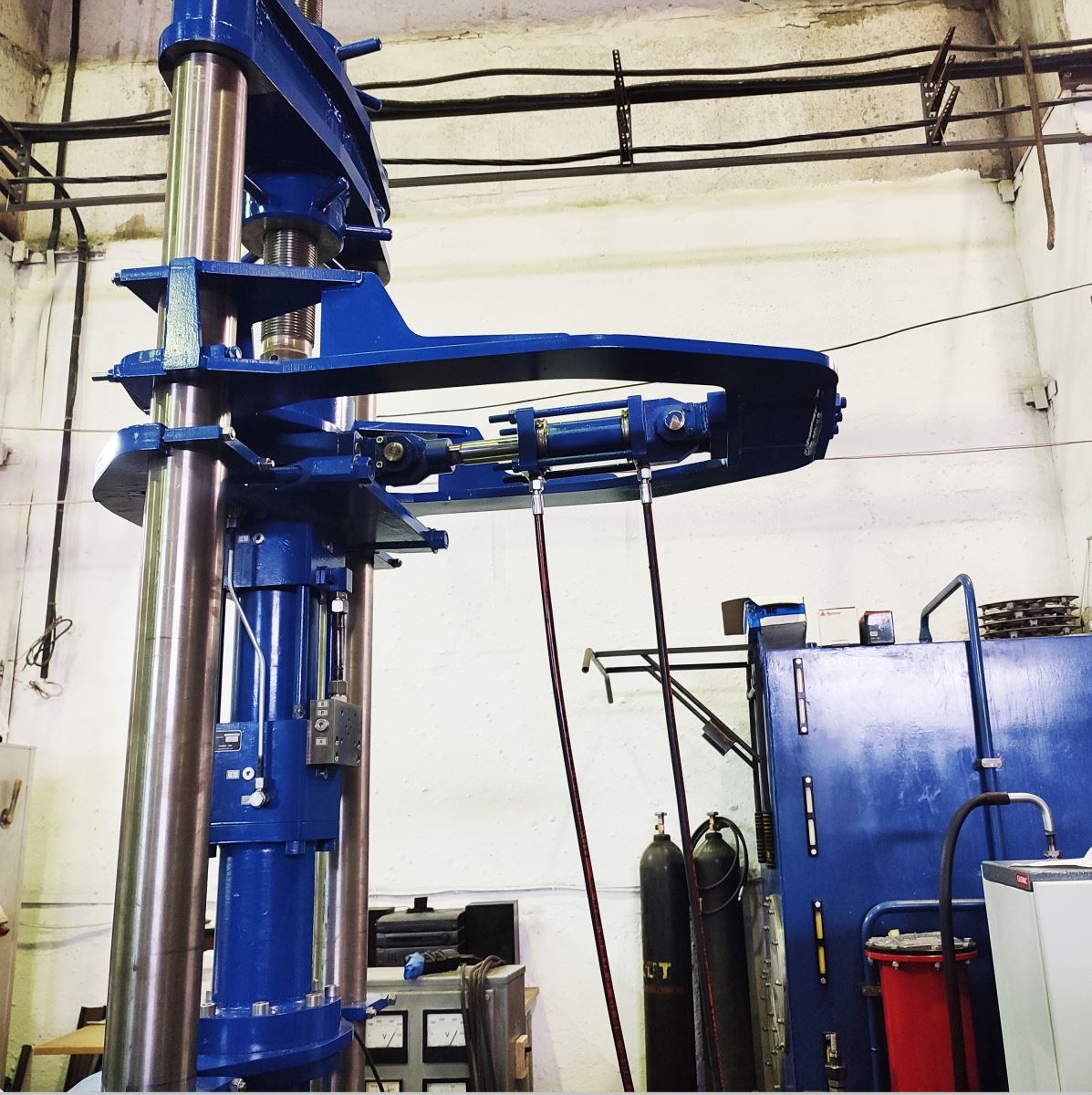

Основное применение ГП с ГСН – проведение многоцикловых длительных эксплуатационных испытаний изделий в:

• топливно-энергетическом комплексе;
• машиностроительном комплексе;
• горно-металлургическом комплексе.

Технические характеристики:

• Максимальный диаметр поршня — 250 мм.
• Максимальный ход поршня — 400 мм
• Максимальное давление — 30 МПа
• Максимальная сила гидроцилиндра — 800 кН
• Максимальное боковое усилие на шток при макс. выдвинутом штоке — 10 кН
• Перетечки по поршню при макс. перепаде давления — до 30 л/мин
• Максимальный расход питания одной гидростатической направляющей (при давлении 30 МПа) — 2...5 л/мин
• Ресурс гидроцилиндра (включая уплотнительные узлы поршня и штока) — не менее 1х100 млн двойных ходов
• Диапазон рабочей температуры — 15 ...55°С
