Трубная разводка гидравлической системы проекта 2-ой очереди реконструкции и реставрации Государственного академического Большого театра России. Монтаж стальных конструкций и индустриального оборудования в зоне верхней механизации и нижней механизации для Государственного академического Большого театра России.
Реконструкция Государственного Академического Большого Театра России (ГАБТ) началась в 2001 году по указу Президента РФ «О реставрации и реконструкции Большого театра России». 28 октября 2011 года Большой театр вновь распахнул свои двери для зрителей и реконструкция была полностью завершена.
ООО «Уральский Инжиниринговый Центр» был назначен субподрядчиком по монтажу гидросистемы механизации сцены по решению генподрядчика по сценической технике BOSCH REXROTH AG (Германия).
Гидросистема механизации сцены предназначена для обеспечения перемещения по заданному алгоритму исполнительных механизмов сценической и вспомогательной техники ГАБТ, таких как:
- механизмы деформации сцены (сценические площадки) — 7 шт;
- привод мягких декораций задней части сцены;
- транспортные грузовые площадки (передняя и задняя);
- оркестровая площадка;
- привод портальных софитов;
- привод противопожарного занавеса;
- ворота арьерсцены;
- выравнивающая площадка передней и задней сценой;
- привод дымового люка.
-
Основные технические параметры:
|
Количество исполнительных механизмов с гидроприводом, шт.
|
16
|
|
Количество гидроцилиндров, шт.
|
69
|
|
Рабочее давление, МПа
|
18
|
|
Суммарная подача основных насосов, л/мин
|
1900
|
|
Объём гидробака, литров
|
50000
|
|
Суммарный объём поршневых аккумуляторов, литров
|
13000
|
|
Суммарный объём газовых баллонов, литров
|
58500
|
|
Максимальный расчетный выдаваемый расход, л/мин
|
9000
|
|
Установочная мощность насосных агрегатов, кВт
|
702,5
|
|
Расчетная выдаваемая мощность НАС, МВт
|
2,7
|
|
Рабочая жидкость
|
HLP-46
|
|
Среда газовых полостей аккумуляторов
|
N2
|
Технологические особенности работы:

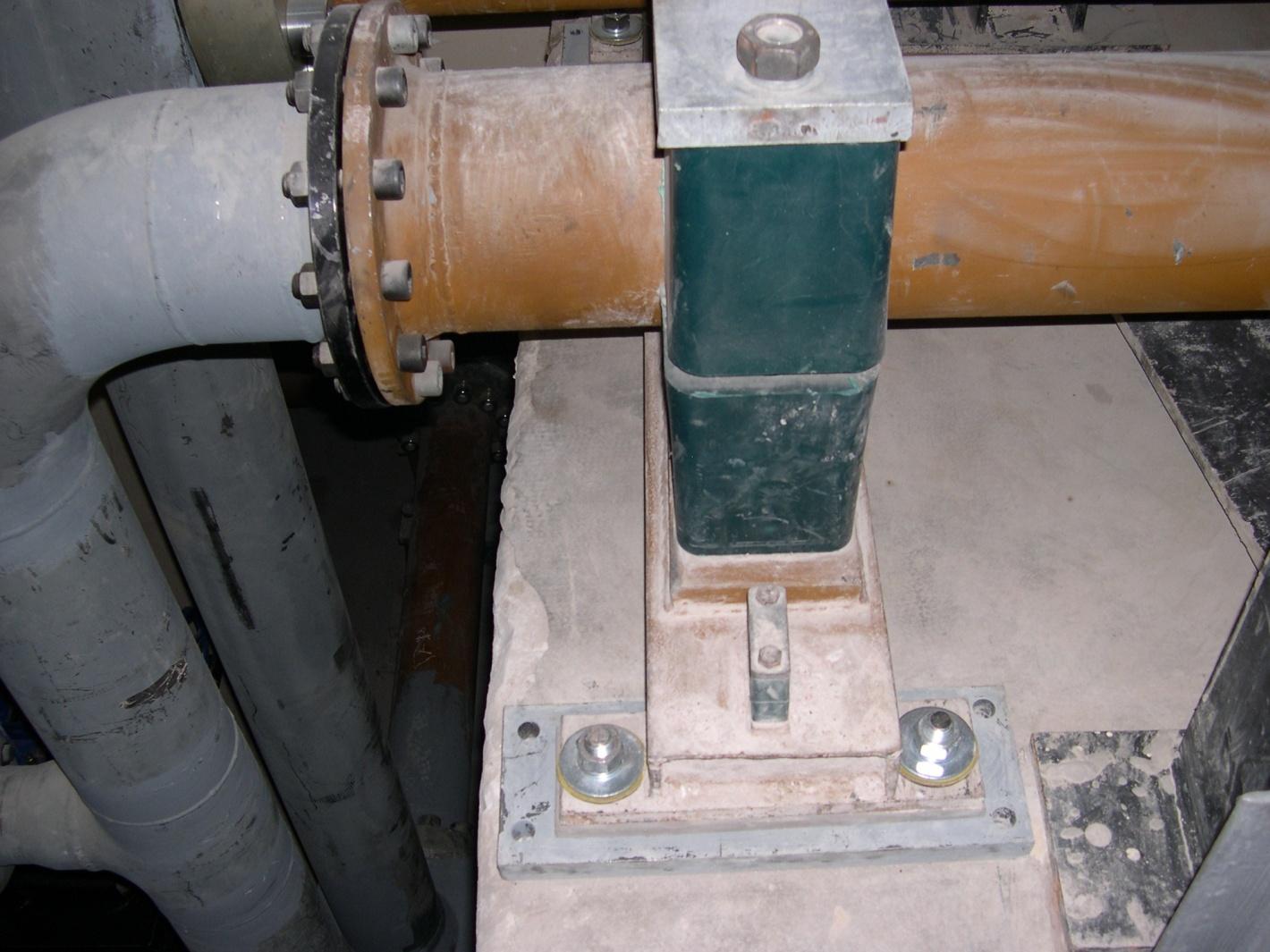

- большие передаваемые мощности, как следствие значительные размеры труб (до 298,5х32);
- сварка трубопроводов с постоянной продувкой аргоном для предотвращения появления окалины на внутренней поверхности сварного шва;
- монтаж трубопроводов до Ø42 мм с использованием безсварной технологии соединения VOSSFormSQR;
- дополнительные требования по малошумности, связанные с акустическими требованиями к сценической части театра;
- крайне ограниченное пространство для монтажа в связи с архитектурными особенностями исторической части Москвы;
- большой объем и высокая сложность такелажных работ;
- большой объем скрытых работ.
